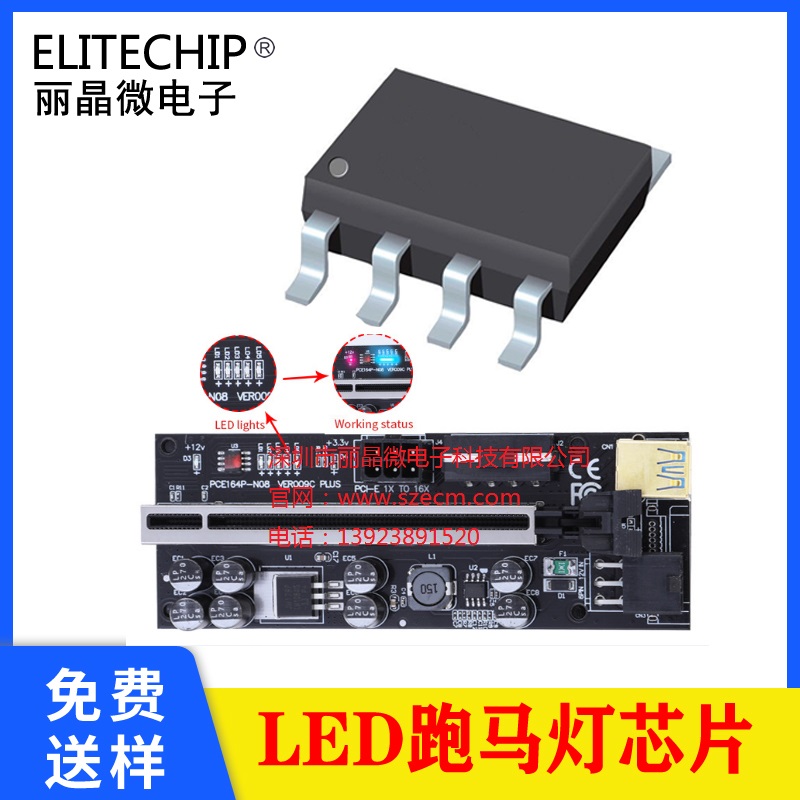

一、功能及应用 EC1786B跑马灯芯片
本产品是一款专用拖尾式流星雨IC，设计的专用集成电路,采用最先进的控制技术和宽电压设计方案,工作电压可达3.0V-6.8V之高；
封装方式：SOP-8。
主要用于LED流星雨灯饰指示灯等；
CMOS设计制造工艺，低功耗,工作电压宽，抗干扰能力强;6LED拖尾灯串，上电工作，一周期时间为1.6s;OPT不接，默认大驱动；OPT接VDD，驱动减小一半。
二、电气参数 (VDD=4.5V，GND=0,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
3.0 |
4.5 |
6.8 |
V |
|
|
工作电流 |
Iop |
|
|
500 |
µA |
VDD＝4.5V，No load |
|
LED推动电流（OPT不接） |
Iol |
140 |
|
|
mA |
Vdd=4.5V,Vload=1.8V |
|
工作温度 |
Temp |
0 |
25 |
60 |
℃ |
|
三、封装脚位图(SOP-8)
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT5 |
LED5输出，低电平有效 |
|
2 |
OUT6 |
LED6输出，低电平有效 |
|
3 |
OUT4 |
LED4输出，低电平有效 |
|
4 |
GND |
电源负 |
|
5 |
OUT3 |
LED3输出，低电平有效 |
|
6 |
OUT2 |
LED2输出，低电平有效 |
|
7 |
OUT1 |
LED1输出，低电平有效 |
|
8 |
VDD |
电源正 |
四、参考电路图
五、SOP-8封装尺寸图
