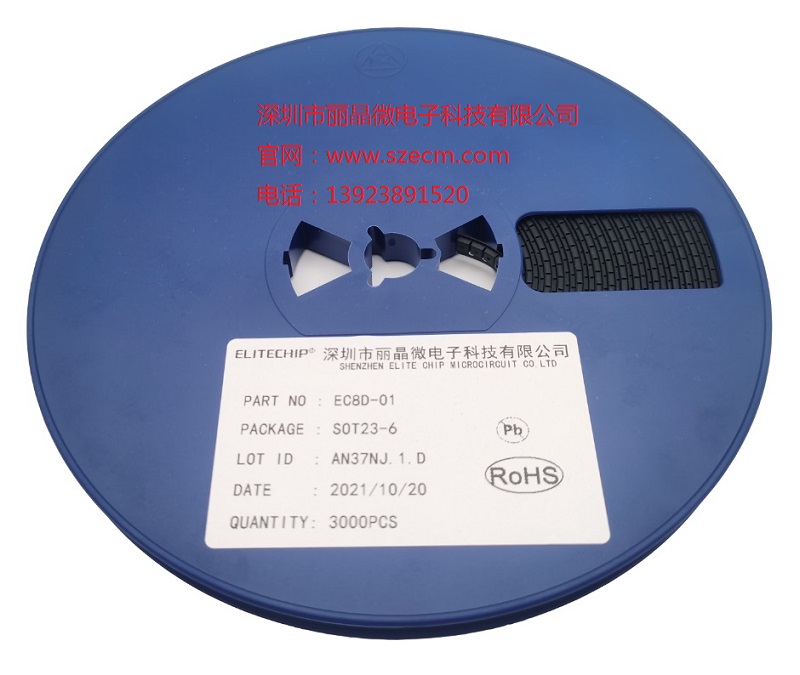

EC8D-1电子开关芯片
一． 功能说明
CMOS 制造工艺,低功耗,内置振荡电阻,一个按键开关输入，两路同步低电平输出。上电不工作OUT输出高电位（高阻态），短按按键开关，OUT输出低电平。再短按按键，OUT输出高电位（高阻态）。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
最小 |
标准 |
最大 |
测试条件 |
|
工作电压 |
2.0V |
3.0V |
4.8V |
|
|
静态电流 |
--- |
--- |
2µA |
VDD=3V,NO LOAD |
|
LED输出电流 |
|
40mA |
|
@VDS=1.0V |
|
工作温度 |
0 |
25℃ |
60℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
NC |
悬空 |
|
3 |
KEY |
触发开关 |
|
4 |
OUT |
信号输出，低电平有效 |
|
5 |
OUT |
信号输出，低电平有效 |
|
6 |
GND |
电源负 |
四． 电路图参考
五． 封装尺寸图（SOT23-6）
