操作
1.打开机器后盖，往油箱中加入大约56升清洁的46#抗磨液压油。
2.将电源线接好，然后打开在机器侧面安装的总开关，如果模具自动产生动作，则说明电机转向正确，如果没有动作，则说明电机反转，应将接线头处的三根火线当中的任意两根对调即可(注意：必须切断电源后方可操作)。
3.机器初次使用时应空扣压10～20次，观察各部位均正常后方可使用。锁管机在冬季使用时应空载运动20-30次，以使油温增高一些，同时可增加机器的使用寿命。
扣押范围 3 - 51
功率4KW，排量12L
扣压推力5600KN
配备12套模具
配备点动或自动 转换
双模式脚踏控制器（标配）
可移动式机床工作灯（标配）
便捷式微动调节器（标配）

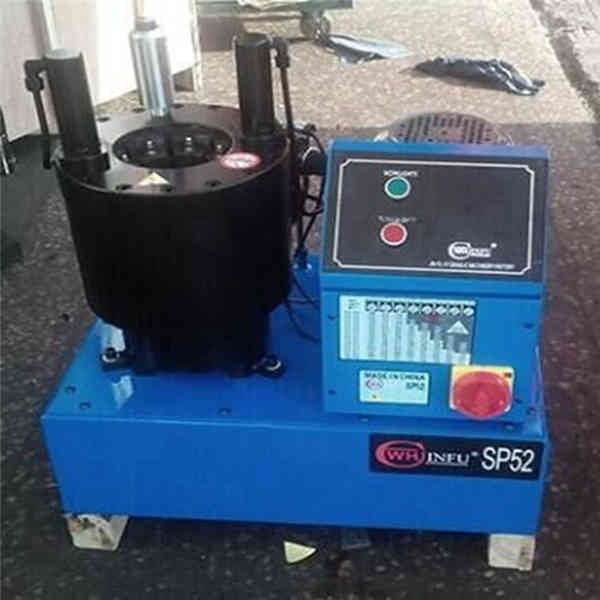

产品型号：60型
工作范围：6-51mm
大口径：130mm
收扩范围：30mm
系统压力：31.5Mpa
扣押控制精度：0.01mm
模具规格：15-47
电机功率/电压：3kw/220v 4kw/380v
整机重量：300kg
外形尺寸（长*宽*高）：670*550*1100mm
工作原理：油泵在电机驱动下，输出液压油，推动液压缸里的活塞做左右往复运动，从而使压块推动模座，使模座能产生径向收缩， 实现模块对胶管（钢管）的扣压。当收缩量达到在控制面板上所设定的值时，扣压自动停止，换向阀自动换向，液压油进入油缸下腔，带动上方板向上运动，使模具孔张大，就可以取下扣押好的胶管（钢管），缩管完成。
安装调试：1搬运：需要用叉车搬动。
2安装：拆包装后将电磁阀按上即可使用。
3注油：打开机箱后侧盖，在油箱中加入56升46号抗磨液。
4接电：将电源线接在机器规定的电源上，点动那个电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者在接好线后，打开电源开关。如果机器动作，模具张口增大则电机旋向正确。如果机器无动作，则需要将三根线当中的任意两根对调即可。
5压力调整：机器系统 大压力为31.5Mpa,靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小。（出厂时压力已经调整好，如需调整溢流阀压力，严禁超过31.5Mpa使用本设备。）
