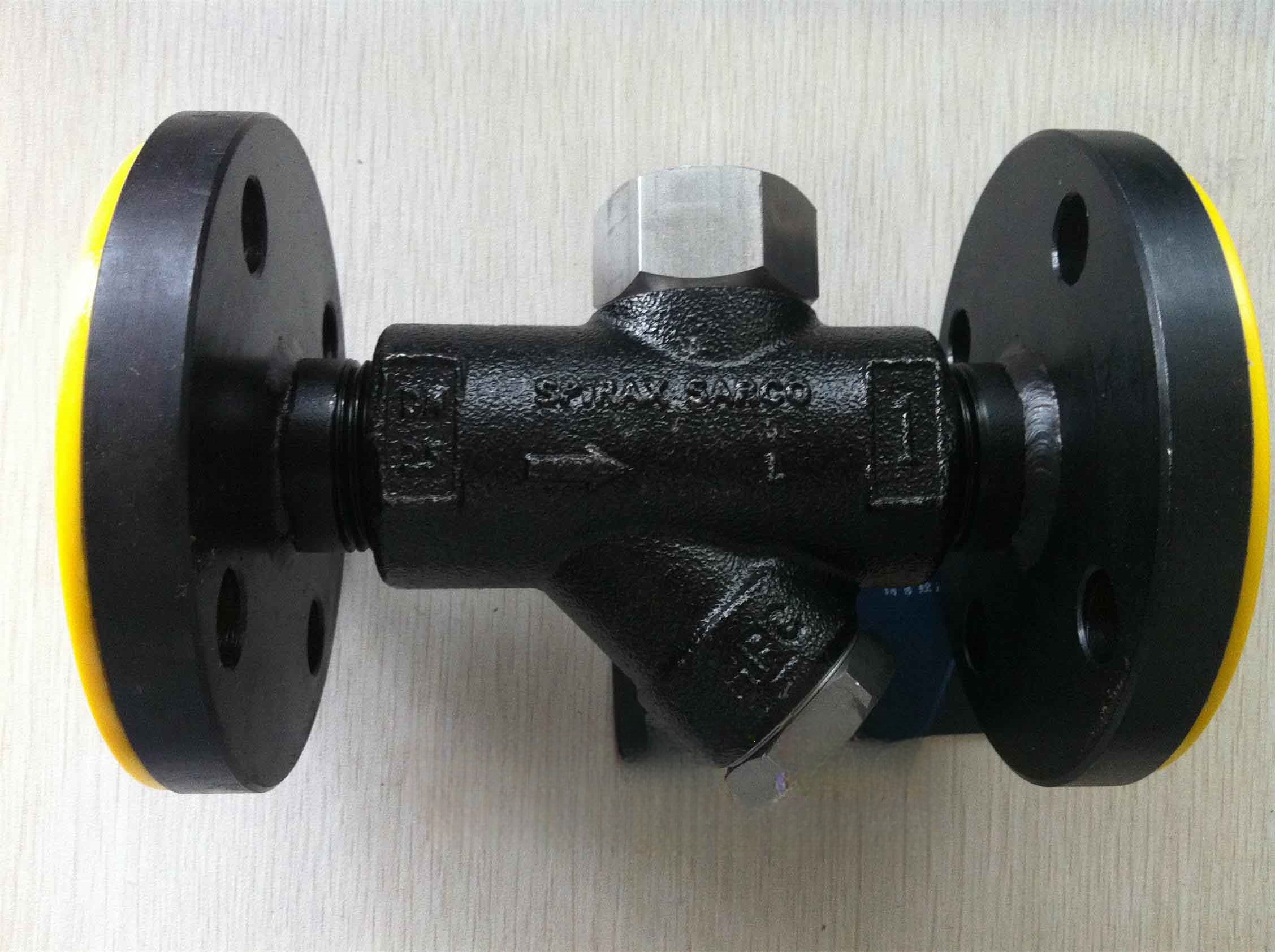

斯派莎克疏水阀TD16F简介
斯派莎克TD16F热动力疏水阀是专设计用于蒸汽主管疏水和伴联络方式设备。但同时也可用于在其温度压力和排量范围内的其它设备。
限制条件(ISO 6552 )
较大阀体设计条件
PMO一较大工作压力16barg
TMO一较大工作温度300°C
PMA一较大允许压力25barg
TMA一较大允许温度300°C
注意:较小工作压力为0.2barg
PMOB一较大工作背压为80%上游压力。
口径和管道连接
TD16 1/2"，3/4"，1“螺纹连接BSP或N PT
TD16F DN15, DN20, DN25法兰连接PN16
斯派莎克疏水阀TD16F简介：
具有简单可靠和的特点。
只有一个运动部件 - 硬化不锈钢碟片 - 排放方式为喷排式，关闭紧密。
可承受过热，水锤，腐蚀，冰冻和震动场合。
热动力疏水阀是蒸汽输送管道的优选疏水阀。
斯派莎克疏水阀TD16F介绍：
斯派莎克热动力疏水阀联系了安全可靠、布局简略和效率高的特色，其较大作业压力可达250barg。斯派莎克TD16热动力疏水阀系列的用户广泛全世界的缘由冷于以不各项特色:
1、本体布局健壮、简略、重量轻、操作压力规模大。
2、只要一个活动部件----个硬化的不锈钢碟片，具有很长的使用寿命一起可具止回阀的功用。
3、间歇式喷放排水及敏捷严密的封闭，确保无泄漏。
4、可接受过热、水锤、冷冻、腐蚀性冷凝水。
5、可接受落入阀座时宣布的“喀嚓”声，便于检测作业功能。
6、在任何装置方位下均能正常作业。
7、有各种不一样的类型，可挑选螺纹、法兰、焊接等衔接方法。
斯派莎克TD16热动力疏水阀上述特色组成了通用性强可靠性高的热动力蒸汽疏水阀，斯派莎克TD热动力疏水阀是蒸汽主管道、蒸汽伴联络方式、夹套管、盘管加热式储存罐、槽，以及复式业平烫机等广泛用处抱负挑选。TD型疏水阀如装置在户外，且气候条什对比酷寒时，主张对阀门保温或在阀帽
安装
斯派莎克疏水阀TD16F较好为水平安装，但也可安装在其他位置。在疏水阀暴露在低温环境或大雨中时，应安装隔热罩
维修
在进行维修前，必须切断疏水阀前后的蒸汽管，使压力降至大气压，待疏水阀冷却后再维修。
备件
实践部分为可供备件，虚线部分不作为备件提供
订购
使用上表描述订购备件，并注明尺寸,例如:1一滤网和垫圈，用于1/2“斯派莎克疏水阀TD16F
服务
取下隔离罩(如安装)，用一合适的扳手或套简松开顶盖。注意不要使用管子钳或类似的工具，因其会扭曲顶盖。如果圆盘和阀座表面仅轻微磨损，则可将之置于一平台上研磨修正。如果磨损过大，不能通过简单的精磨修复，则必须将阀座表面磨平，并需更换圆盘。用这种方法研磨的厚度将超过0.25mm。重新装配时，圆盘凹槽面与阀座接触。按推荐力矩拧紧顶盖。无需使用垫圈，而用一种合适的高温防烧结油脂涂于螺纹上。
清洗或更换过滤器
用扳手或套筒拧下滤帽，取出滤网并清洗，如已损坏则更换。重新安装时，在滤帽的前几级螺纹上涂一点润滑剂。注意确保垫圈和垫圈面的清洁。按推荐力矩拧紧。
