安新县石墨换热器图纸要求，石墨换热器设备中换热块采用标准单元块，便于互换、检修装拆，不仅有效地利用了石墨材料，而且便于解决石墨块体间(即两种介质之间)的密封问题，可以采用较理想的密封元件—聚四氟乙烯圆形密封圈，在实际工业应用中可以耐较高的温度和压力，密封性能良好，使用寿命长，圈柱形石墨件和圆筒外壳的受力情况远比矩形的石墨块体、封头及金属盖板的受力情况良好，每对换热块之中，两相介质均采用短通道，并有再分配室，有利于产生湍流效应，从而提高传热效率。

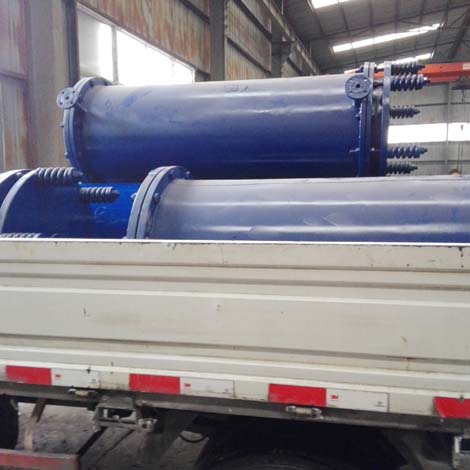

石墨换热器是由若干圆形截面的浸渍石墨块组成，石墨块之间用o形圈密封，采用聚四氟乙烯密封且加装压力弹簧作热胀冷缩自动补偿装置，石墨块安置在钢制圆筒壳体内，在石墨块上有许多平行于轴线和垂直于轴线径向的圆孔流道，其中，腐蚀性介质沿轴向流道流动，而另一种非腐蚀性介质沿径向流道内外折流流动。组装后，石墨块装在圆筒壳体内，其上下部分分别装设浸渍石墨集流分配盖，兼作被处理介质的进口和出口。换热器壳体外面用长螺栓拉紧，借上下金属盖板压紧力，将上下石墨集流分配盖、石墨块组装为一体。
安新县石墨换热器图纸要求，石墨换热器价格不高重诚信，技术过硬服务优，在石墨块上钻有两组不相通的流道，且这两组之间成直角，两种不同流体通过这两组流道达到热交换的目的。该系统采用先进的加工工艺，具有传热效率高，稳定可靠、抗冲击和检修方便等优点，最大换热面积可达800平方米。
