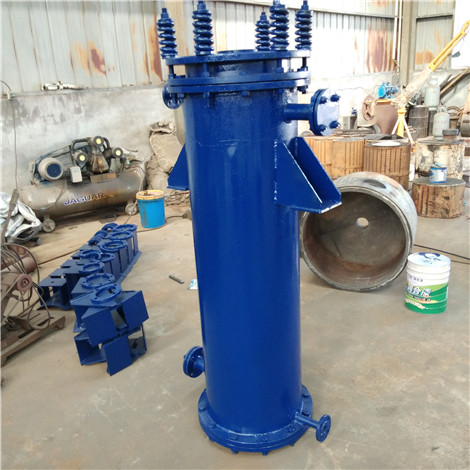

肃宁县石墨换热器构造简单，石墨换热器价格不贵，使用寿命长，不仅可以降低成本，还可以起到很好的防腐作用，为企业的发展带来高效益，河南中氟石墨换热器种类多，工艺新，节省能源，重量轻，易安装，这种设备采用石墨做为原材料是因为其具有耐酸腐蚀性，并且具有很好的热传导功能，将石墨芯体做成笔直和水平相互隔离的块孔式构造，当两种介质互相通过时，高温介质不断地把热量传给石墨换热器，低温介质不断从换热器得到热量，从而完成了热交换，提高了工作效率，增加了酸的流动性。
石墨换热器是一种类似积木组装式石墨换热器设备，它是由若干园形截面的圆柱型浸渍石墨块组成，石墨块之间用O形圈密封。石墨块安置在钢制圆筒壳体内。在石墨块上有许多平行于轴线和垂直于轴线径向的圆孔流道，其中，径向流道位于各轴向流道的间隔中间而不相通。一种介质沿轴向流道流动，而另一种介质沿径向流道内外或两侧折流流动。在每个块体的端面上，有环形密封面，其上装O形密封圈，用以从块体端面外或内外两圆周，将轴向流道加以密封。
肃宁县石墨换热器构造简单，河南中氟石墨换热器设备的上下部分分别装设纯石墨封头，兼作被处理介质的进口和出口，换热器壳体外面用长螺栓拉紧，借上下金属盖板压紧力，将上下石墨封头、石墨块组装为一体，零件之间用聚四氟乙烯垫片密封，外加压力弹簧，以做热胀冷缩的自动补偿机构，许用温度：-20℃~165℃，许用压力：纵向0.4MPA。环保性强，结构强度高、耐温、耐压性能强、搞冲击能力优，采用标准零件积木式组装，在生产制造中不采用黏接剂，加装压力弹簧作热胀冷缩的自动补偿机构，水孔由一侧直通另一侧，料孔布满换热块，提高材料利用，河南中氟石墨换热器设备在工业生产中能承受一定的热冲击和水锤冲击，不易损坏，在化工，制药，石油化工，染化，冶金，食品，三废治理，化纤等行业中都能发挥重要的作用。
