首页 > 供应产品 > 楔式双闸板闸阀Z42W-2

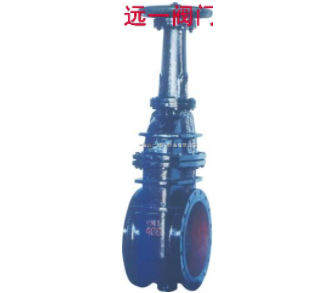

楔式双闸板闸阀Z42W-2
点击图片查看原图
产品: 浏览次数:55楔式双闸板闸阀Z42W-2
品牌: 远一阀门
单价: 8888.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-01-12 11:29
  询价
详细信息

Z42W-2型楔式双闸板闸阀性能规范: 1.Z42W-2型手动楔式双闸板闸阀   2.Z542W-2型伞齿轮传动   3.Z942W-2型电动 4.煤气闸阀

型号 公称压力 MPa 试验压力 工作温度℃ 适用介质
强度(水) 密封(水)
Z42W 0.1 0.2 0.11 ≤100 煤气

主要零件材料:

零件名称 材料
阀体 HT200灰铸铁
阀盖 HT200灰铸铁
手轮 HT200灰铸铁
阀板 本体
阀杆 45*碳素钢
填料 油浸石棉盘根

主要外形及连接尺寸:

公称通径 DN(mm) 主要结构尺寸(mm) 重量 (Kg)
L D D1 D2 b z--d H H1 Do
300 330 435 395 362 24 12—23 1220 1074 450 420
350 330 485 445 412 26 12—23 1380 1244 450 480
400 330 535 495 462 28 16—23 1540 1291 500 530
450 330 590 550 518 28 16—23 1680 1486 560 610
500 350 640 600 568 30 16---23 2030 1606 640 850
600 390 735 705 670 30 20---25 2380 1895 640 1200
700 430 860 810 775 32 24---25 2460
800 470 975 920 880 34 24---30 2660
900 510 1075 1020 980 36 24---30
1000 550 1175 1120 1080 36 28---30
