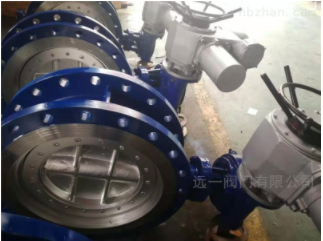

MDS943F-10C电动法兰蝶阀产品概述：
MDS943F-10C隔爆型电动蝶阀、防爆型电动法兰蝶阀、有煤安证控制箱、煤安证电动装置、矿用、煤安双向承压电动法兰蝶阀引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心密封结构，被广泛用于介质温度≤150℃的煤气、瓦斯、燃气、天然气等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向承压密封功能，双向密封，防静电，防腐蚀等特点，产品符合国家GB/T13927-92阀门压力试验标准。
MDS943F-10C电动法兰蝶阀产品说明：
电动传动法兰式四氟密封蝶阀系列产品，节能型蝶阀。产品符合国家标准JB/T8527－97金属密封蝶阀，GB／T13927－92通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。
MDS943F-10C电动法兰蝶阀执行规范和标准：
专用瓦斯阀和控制箱的设计、生产、检验应符合（不限于）下列标准：
——Q/320421JLM001-2011《煤矿用隔爆型阀门电动装置技术条件》
——GB/T 12224-2005 《钢制阀门 一般要求》
——GB/T 12221-2005 《金属阀门 结构长度》
——GB 12238-2008 《法兰和对夹连接弹性密封蝶阀》
——JB/T 8527-1997 《金属密封蝶阀》
——GB/T 12227-2005 《通用阀门 球墨铸铁件技术条件》
——GB/T 12229-2005 《通用阀门 碳素钢铸铁件技术条件》
——GB/T 26480-2011 《阀门的检验与试验》
——GB/T 13927-2008 《工业阀门 压力试验》
——GB/T 7928-1999 《通用阀门 供货要求》
——GB12220-89 《通用阀门标志》
——GB3836.1-2010 《BZ性气体环境用电气设备di1部分：通用要求》
——GB3836.2-2010 《BZ性气体环境用电气设备第2部分：隔爆型“d"》
——GB3836.3-2010 《BZ性气体环境用电气设备第3部分：增安型“e"》
——GB/T24922-2010 《隔爆型阀门电动装置技术条件》
——Q/320421JLM002-2011 《煤矿用隔爆型阀门电动装置控制箱》
——Q/320421JLM005-2011 《煤矿用隔爆型阀门电动装置控制箱》
MDS943F-10C电动法兰蝶阀矿用配套电动装置（瓦斯专用阀门厂家提供型号与选用阀门配套）
2.1适用环境：含有瓦斯、煤尘等BZ性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
2.2额定工作电压：AC660V或AC380V
2.3额定电源频率：50Hz
2.4额定控制电流：≤10A
2.5信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流36mA（输出）
2.6环境温度：-20~+40℃
2.7防爆标志：ExdI Mb
2.8防护等级：IP68
MDS943F-10C电动法兰蝶阀矿用KXBC矿用隔爆型电动阀门控制箱
3.1适用环境：含有瓦斯、煤尘等BZ性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
3.2额定工作电压：AC660V或AC380V
3.3额定电源频率：50Hz
3.4额定控制电流：≤15A
3.5信号输入阻抗：≤150Ω信号输出阻抗：≤700Ω信号电流36mA（输出）
3.6环境温度：-20~+40℃
3.7防爆标志：ExdI Mb、
3.8防护等级：IP54、
3.9污染等级：3级
3.10电气保护功能和技术性能
（1）自带相序鉴别保护单元，可自动识别、调整三相电源的相序，从而正确执行对阀门的开、关控制，无需用户每次上电都必须核对相序，调整电动装置电机接线；
（2）自带相序保护单元，在电源出现缺相时自动保护，避免电机缺相运行，烧毁电机；
（3）自带漏电保护单元，在出现电机绝缘等级下降时，及时保护，避免出现危险。
（4）自带过力矩保护，当阀门出现卡死等情况时，过力矩动作保护，避免发生阀门损坏。
（5）自带过载保护、欠压保护等单元，避免烧毁电机。
（6）具有短路、断相、过载、欠压、过力矩等多种保护功能，并可提供远方/就地两种选择。
（7）信号电平（DC）：5V、24V
（8）输出阻抗≤700Ω
（9）输出最大信号电流DC36mA
（10）在电机旋向确定后，可自动校正三相电源的相序，用户可随意接入电动控制箱的三相电源。
（11）位置反馈电位器阻值范围在1～10KΩ间。
（12）可与多种自控系统可靠衔接：由用户提供干接点、使用模块上的+24VDC电源；由用户提供+24VDC电源、此时用户的+24VDC电源负极与模块电源负极并接在一起，电源的正极输入到模块的各功能端，即可实现各种控制功能。
（13）输入/输出信号均经光电隔离，抗干扰较强。
（14）阀、关阀、电子互锁加机械互锁，可靠保证开向、关向交流接触器不能同时吸合。
（15）欠压保护值为额定电压的负15％。
（16）厂家提供配套的电源电缆和控制电缆型号。
