首页 > 供应产品 > 美标波纹管闸阀AWZ41H-150LB/300LB

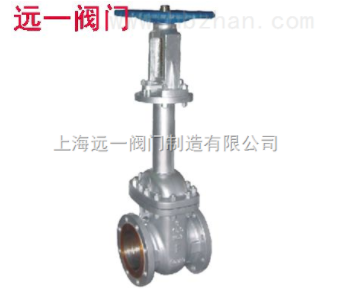

美标波纹管闸阀AWZ41H-150LB/300LB
点击图片查看原图
产品： 浏览次数：61美标波纹管闸阀AWZ41H-150LB/300LB
品牌： 远一阀门
单价： 3700.00元/台
最小起订量： 1 台
供货总量： 10000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2021-05-31 10:19
  询价
详细信息

美标波纹管闸阀用途：

AWZ41H美标波纹管闸阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示更直观。

主要零部件材质：

序号 名称 材质
1 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2 阀板 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 垫片 柔性石墨+不锈钢
5 双头螺栓 ASTM 193-B7、A320-B8、A193-B8M
6 六角螺母 ASTM A194-2H、A194-8、A194-8M
7 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8 波纹管组件 ASTM A182-F304、F316、F321、F304L、F316L
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 支架 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 ASTM A536 Gr.60-40-18、A216-WCB

产品性能规范：

公称压力 150LB 300LB 600LB
密封实验 2.2Mpa 5.5Mpa 11.0Mpa
壳体强度 3.0Mpa 7.5Mpa 15.0Mpa
适用温度 300℃

主要尺寸：

型号 AWZ41-150LB
压力等级 150LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450
型号 AWZ41-300LB
压力等级 300LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 300 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560
型号 AWZ41-600LB
压力等级 600LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730
