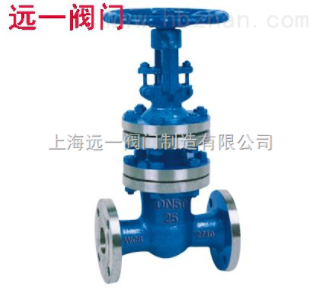

国标波纹管闸阀WZ41H-16C/25/40
点击图片查看原图
产品: 浏览次数:66国标波纹管闸阀WZ41H-16C/25/40
品牌: 远一阀门
单价: 1200.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-05-18 10:19
  询价
详细信息

◆产品结构特点
国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观;

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;

3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;

4、双重密封,性能更可靠;

5、阀杆升降位置指示,更直观;

6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要.

◆产品性能规范
公称压力(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
◆主要零部件材质
序号 名称 材质
1 阀体 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀板 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
5 支架 WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6 垫片 柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7 阀盖 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB QT400-18


型号 WZ41H-16C
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480
型号 WZ41H-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 9 10 12 17 23 34 50 65 82 115 165 210 300 420 540
型号 WZ41H-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560
