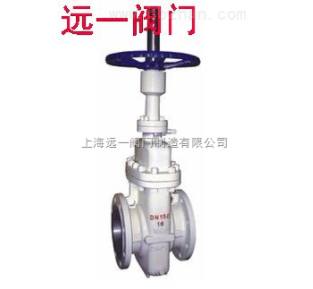

点击图片查看原图
【产品用途】
不锈钢平板闸阀Z43WF-10P,Z43WF-16P,Z43WF-25P不锈钢无导流孔平板闸阀适用于Class150~900/PN1.0~16.0MPa，工作温度 -29~121℃ 的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
【产品特点】
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能可靠，真正达到零泄漏；解决了通用阀门填料处zui容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、全封闭结构，防护性能好，可适应全天候要求。
【执行标准】
|
设计标准 |
结构长度 |
连接法兰 |
实验与检验 |
压力-温度 |
产品标识 |
|
JB/T 5298 |
JB/T 5298 |
JB/T 79 |
JB/T 5298 |
GB 9131 |
GB/T 12220 |
|
API 6D |
API 6D |
ANSI B16.5 |
API 6D |
ANSI B16.34 |
MSS SP-25 |
【零部件材料】
|
零件名称 |
零部件材料 |
|||
|
JB/T7298 |
API 6D |
|||
|
阀门/阀盖 |
WCB |
WCB |
A352-LCB |
A351-CF8M |
|
闸板 |
2Cr13+ENP |
20CrMoV+STL |
ANSI 410+ENP |
ANSI 316+ENP |
|
阀杆 |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
阀座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨 |
聚四氟乙烯 |
|
|
垫片 |
18-8/柔性石墨 |
|||
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
适用温度 |
-29~250℃ |
-29~550℃ |
-46~250℃ |
-40~200℃ |
|
适用介质 |
水、油品 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸类 |
