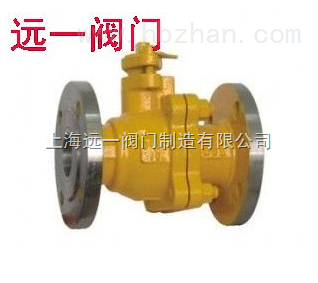

点击图片查看原图
一、用途和性能规范:
Q41F-16C天然气球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.
二、操作原理和结构说明:
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
2、采用PTFE（特氟隆）等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力zui小.
5、经配置有手动、蜗轮驱动、气动、电动（防爆）可以实现远程自动控制,能满足用户的各种工况使用要求.
三、产品性能规范:
| 压力等级 | 常温试验压力（Mpa） | |||
| 壳体 | 密封 | 低气压密封 | ||
| 公称压力（LB） | 150 | 3.0 | 2.2 | 0.6 |
| 300 | 7.5 | 5.5 | 0.6 | |
| 适用温度 | -40~+80℃ | |||
| 适用介质 | 天然气， 液化石油气等 | |||
四、主要零件材料:
| 零 件 名 称 | 材 料 |
| 阀 体 阀 盖 | 碳 素 钢 WCB |
| 球 体 | 不 锈 钢 304SS |
| 密 封 圈 | PTFE（特氟隆）-聚四氟乙烯 |
| 阀 杆 | 铬不锈钢Ｃr13 |
| 阀杆填料 | 聚四氟乙烯 |
| 中法兰螺母/螺栓 | 35# |
注:≥DN200以上阀门选用Q347型固定球阀。
五、Q41F,BY-820主要外形尺寸和连接尺寸:
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 25 | 150 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
| 32 | 165 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
| 40 | 180 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
| 50 | 200 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
| 65 | 220 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
| 80 | 250 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
| 100 | 320 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
六、Q347F主要外形尺寸和连接尺寸:
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 250 | 568 | 425 | 370 | 332 | 36 | 3 | 12-*30 | 608 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 3 | 16-*30 | 774 | |
| 350 | 762 | 550 | 490 | 448 | 44 | 3 | 16-*34 | 820 | |
| 400 | 883 | 610 | 550 | 505 | 48 | 3 | 16-*34 | 900 | |
| 450 | 914 | 660 | 600 | 555 | 50 | 3 | 20-*34 | 1050 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 3 | 20-*41 | 1200 |
