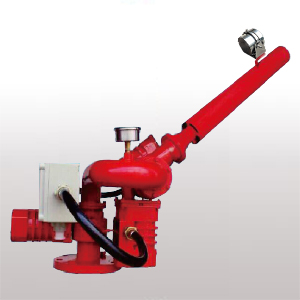

点击图片查看原图
◎产品概述
图像型自动跟踪定位射流灭火系统将图像安全监控和火灾探测系统、图像定位系统有效的结合，并采用标准工业控制局域网总线制，能全天侯的自动监控被保护区域，一旦发生火灾，水炮立即启动，迅速对火源进行水平方向和垂直方向的智能扫描，确定火源的水平和垂直坐标，中央控制器发生指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行喷水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。
◎性能特点
· 采用VFSD图像型火灾探测系统作为前端探测系统，利用高性能视频处理器对火焰特征进行分析，从视频当中获得的多种火焰特征，如颜色信息、形状信息、闪烁跳动频率、变化趋势等，通过多特征综合判断，大大降低了误报率的发生，增加了抗干扰能力；
· 非接触式火灾探测方式，弥补了室外开放空间爆炸环境下火灾探测的空白，主动可视报警方式，实现了防火区域全方位无死角火灾探测，并与安防监控系统合二为一；
· 采用立体视觉定位技术来计算着火点的实时位置，视频在定位过程中，水炮射流的方向也随着火源位置的变化而变化，实现真正意义上的自动跟踪定位；
· 射流位置自动调整机制，利用视频采集器采集的图像信息实时判断跟踪射流落点，根据射流落点与火源点之间的坐标差异动态调整水炮的喷射角度，将火灾准确扑灭；
· 具备防爆、防尘、防水等功能，可广泛用于室内、室外含有爆炸性气体环境中，如石油、化工、核工业等1区、2区易爆场所；
· 保护范围广、流量大、喷水/泡沫距离远，灭火能力非常强大；
· 满足规定的手动、自动及远程手动三种控制功能；
◎技术参数
|
水炮型号 技术参数 |
流量 （L/S） |
保护半径 （≥m） |
额定压力 （Mpa） |
监控半径 （≥m） |
定位时间 （>s） |
重量 （≤kg） |
连接法兰 |
|
ZDMS0.8/20S-QX50/Ex |
20 |
50 |
0.8 |
80 |
30 |
35 |
DN100 |
|
ZDMS0.8/30S-QX55/Ex |
30 |
55 |
0.8 |
80 |
30 |
35 |
DN100 |
|
ZDMS0.8/40S-QX60/Ex |
40 |
60 |
0.8 |
80 |
30 |
40 |
DN100 |
|
ZDMS0.8/50S-QX65/Ex |
50 |
65 |
0.8 |
80 |
30 |
40 |
DN100 |
|
ZDMS1.0/60S-QX70/Ex |
60 |
65 |
1.0 |
80 |
30 |
40 |
DN100 |
|
ZDMS0.8/30P-QX45/Ex |
30 |
45 |
0.8 |
80 |
30 |
45 |
DN100 |
|
ZDMS0.9/50P-QX55/Ex |
50 |
55 |
0.9 |
80 |
30 |
45 |
DN100 |
