LBY-2/-3平行式顶板离层仪工作原理 双平行顶板离层仪运行流程
顶板离层仪原理 平行式顶板离层仪 T型顶板离层仪 托盘式顶板离层仪 LBY-2/-3离层仪

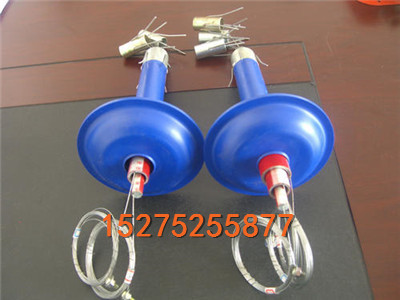

LBY-2/-3双平行式顶板离层仪工作原理 运行流程。
LBY-2/-3双平行式顶板离层仪工作原理 运行流程是一种监测顶板岩层移动的砖头监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。LBY-2/-3顶板离层仪仪器原理：
a、用钻机在顶板上打孔至预定，先安装长测筒（深基点）锚固器，用端部带槽的安装杆把锚固器送进至设计位置，送入时拉紧钢丝。轻轻拉一下细钢丝绳确定锚固器已锚住。注：上部（深基点）锚固器与显示孔口到上部（深基点）锚固器之间总变形量的刻度指示环相连。
b、用端部带槽的安装杆把将短测筒（浅基点）上锚固器推至预定监测位置（通常与顶板锚杆上端处于同一高度）。送入时拉紧钢丝。轻轻拉一下细钢丝绳确定锚固器已锚住。注：下部（浅基点）锚固器与显示孔口到下部（浅基点）锚固器之间总变形量的刻度指示环相连。
c、将2根钢丝绳分别用对应螺丝固定，以方便读数。
d钢丝固定后，确认指示环移动不受卡阻，将其钢丝绳卡死,并截去多余钢丝绳。
e 安装完毕后,记下2个测点的初始值。
顶板离层仪原理：
深基点锚固器应固定在钻孔深部5米处稳定岩层内，浅基点锚固器应固定在钻孔2～2.5米处（钻杆端部位置）。当锚杆锚固范围内有离层时，顶板（游标）沿长、短测筒向内移动，移动量由测筒上刻度指示环指示。当锚固范围顶板离层时，长测筒与顶板相对位置不变，但沿短测筒向内滑动，表明顶板有离层，离层量由短测筒标尺指示。当锚杆锚固范围内、外都有离层时，长、短测筒分别有离层显示。
你足够出色，足够努力，贵人才能够看得到你。比起别人的锦上添花，不断努力的自己，才是贵人。机会是稍纵即逝的。它来临时，一定要有足够的实力抓住它。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据，从而有效的顶板坍落事故的发生，确保煤矿生产。
