LB系列液位变送器和LR系列液位变送器的不同之处在于：LB系列液位变送器是在LR系列液位变送器基础上通过在接线盒内加装一体化变送电路模块,将电阻信号转换成二线制，4 20mADC标准信号输出。
产品简介：
技术参数：
结构原理：
LR系列液位变送器
作为侧装式和顶装式磁性液位计的配套仪表是用抱箍将液位变送器的传感器部分固定在磁性液位计的主导管外侧．使其处于液位计同一磁耦系统中，利用传感器中的干簧管受液位计中磁性浮球的磁性吸合的特性,将液面位置的变化转换成电阻信号输出.该信号可直接与本公司生产的数显表配套,实现对液位的远距离检测，报警和控制。

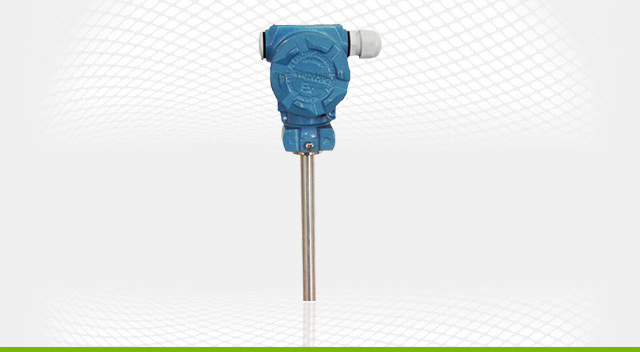

LB系列液位变送器
LB系列液位变送器
LB系列液位变送器和LR系列液位变送器的不同之处在于：LB系列液位变送器是在LR系列液位变送器基础上通过在接线盒内加装一体化变送电路模块,将电阻信号转换成二线制，4 20mADC标准信号输出,该信号可方便地与电动Ⅲ型仪表或DCS配套使用，实现远距离检测、报警和控制.亦可与本公司生产的数显表配套使用。
由于一体化变送模块,采用固体封装．集成度高，并具备电源反向保护，功耗低．防震动等特点。
※精度：±1.5%(H≥1000mm)，士2.5%(H<1000mm)
※测量范围：300 15000mm
※输出信号：LR：电阻量变化，LB：二线制4u20mADC
※工作温度：-10o+80℃
※传输距离：1000m
※防爆标志：
※隔爆型：Exd lI BT46
※本安型：Exia l CT4c 6
※测量范围：300 15000mm
※输出信号：LR：电阻量变化，LB：二线制4u20mADC
※工作温度：-10o+80℃
※传输距离：1000m
※防爆标志：
※隔爆型：Exd lI BT46
※本安型：Exia l CT4c 6
结构原理：
当磁性液位计主导内的磁性浮子上、下移动时，经磁耦合作用，使传感器内的干簧管依次动作，而获得变化的电阻信号，实现了电阻信号输出或再通过模块转换为4~20mADC电流输出。LR/LB系列液位变送器的传感器部分，因采用了日本艾礼富(ALEPH)干簧开关管．从而解决了同类型产品长期使用后出现的磁化而不能正常工作.准确检测液位的问题。
调试：
UHZ-158C(D)侧装式(顶装式)磁性液位计和LR/LB型捆绑式远传变送器出公司时经调校检定合格后用抱箍固定在一起,用户安装前可进行整体调试。
(移动磁性浮子、指示器指示的位置应与变送器输出相对应)也可将变送器拆下步来进行单独调试.具体方法是用磁钢置于变送器传感器的零位标记处.此时输出应为4mA，把磁钢移置传感器满度标记处此时输出为20mA，须注意的是液位计的下引液管中心线必须对准指示器刻度标尺的零位和变送器传感器零位标记处。
订购须知：
随主体UHZ-158C侧装式磁性液位计或UHZ-158D顶装式磁性液位计一起选型订货。
随主体UHZ-158C侧装式磁性液位计或UHZ-158D顶装式磁性液位计一起选型订货。
接线盒有普通型、隔爆型、本安型三种形式任选。
