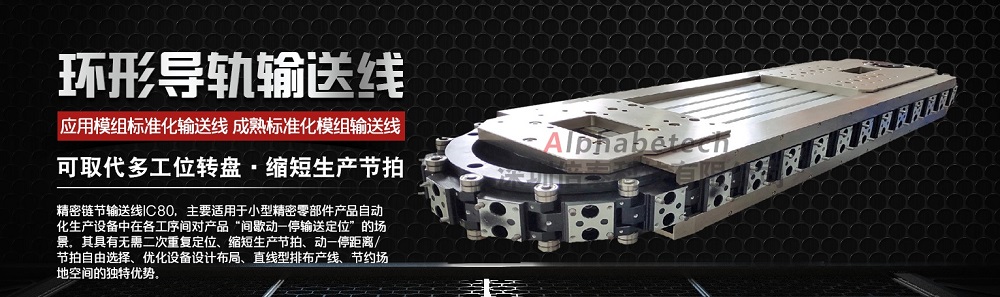

环形导轨输送线（又称精密链节输送线）基于小型精密零部件产品自动化生产中在各工序间对产品“间歇动-停输送定位”的场景，深圳倍泰科技推出了精密链节输送线IC 80和IC 120,相比目前市场上同种功能的直线模组环形导轨输送线和凸轮分度盘设计，其具有无需二次重复定位、缩短了生产节拍、优化设备设计布局、直线型排布生产线、节约了场地空间的优势。广泛应用于汽车零部件，电气开关类组装，3C消费电子，新能源圆柱锂电池，医疗耗品包装检测等行业的自动生产中。
规格型号说明
IC 80/120 - XXXX
（产品系列代号）-（链节间距）-（主/从动轮中心距直线长度）
如IC 80-1440 表示型号规格 IC 80，相邻链节间距80 mm,主从动轮间中心距为 1440 mm（单侧直线段18个链节，总链节 数48）的输送线
尺寸参数
性能参数
s="动-停"节拍行程 nL=直线段链节数 m=链节质量
t="动-停"节拍时间 nT=输送线总链节数 A=中心距(驱动轮-从动轮)
1）每分度移动一个链节
2）每分度移动2个链节
3）每分度移动3个链节
*输送线直线段可以80mm为单位定制长度，不限于上表所列
定位精度
精密加工铝合金链节，运动惯性更小，负载更高，淬硬精加工钢制导轨，硬度高更耐磨，保证长期寿命和精度，凸轮弦线预加载荷张紧，无回退误差,无累积误差，重复精度可达±0.05mm；
动力配置
动力系统可选用伺服电机搭配减速机配置，任意位置驻停，也可采用分割器加变频电机驱动。铝制链节，需求功率更小，分度响应时间更短，可达120 cycles/minute；
低维护周期
带密封凸轮随动器和深沟球轴承，所有滚动轴承件均为进口品牌，质量可靠有保证，滚动件无需额外维护，使用过程无需频繁调整张紧，正常使用维护周期长达一年。
