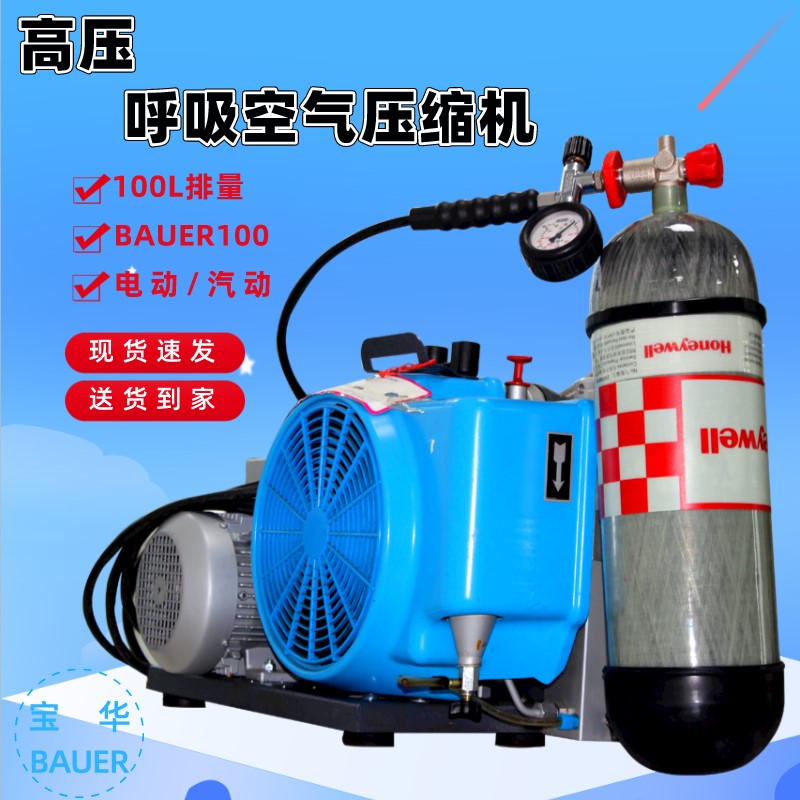

MSA 100 高压呼吸空气压缩机 排气100L
MSA梅思安联合Bauer宝华打造
机型较其他100L压缩机更轻巧灵便
性价比高于高压呼吸空气压缩机
德国原装进口
两年质保，高于市场平均水平两倍
BreathingAir Compressor Made in Germany
压缩机用进气滤芯，N4823进气滤芯10195401进气滤芯有污染或者12个月
压缩机用中心滤芯，057679中心滤芯2585182约充装6.8L气瓶50瓶或者3个月
压缩机用合成润滑油，1升装，N28355-1 机油（润滑油）2585032运行2000小时，24个月
MSA 100TE/TW高压呼吸空气压缩机产品特点：
血统∶德国纯正原装进口
空气：输出的空气纯度优于严格的DIN EN 12021; 2014-07呼吸空气标准
输出压力∶33MPa 输出压力
安全设计∶各级压缩气杠均配置有安全阀，当气压超过设计设定值时，
自动排气泄气压，以确保操作者人身安全和下级气缸设备的安全
产品品质∶一周7天，一天24小时连续运转强度，机头3万小时使用寿命 长
换油周期∶每两年或2000小时
MSA 100TE/TW高压呼吸空气压缩机配置信息：
产品编号 型号 驱动方式
10181241 MSA 100TE 三相电机
1018242 MSA 100TW 单相电机
10181243 MSA 100TB 四冲程汽油机
MSA 100TE/TW高压呼吸空气压缩机产品型号：
根据驱动形式不同提供三种产品型号，覆盖100L/min输气流量的所有配置
MSA 100-TE∶三相电机驱动
MSA 100-TW∶单相电机驱动
MSA 100-TB∶汽油机动力驱动
MSA 100TE/TW高压呼吸空气压缩机产品配件
三级压缩主机
1根1米充气管，1个带放空功能的充气阀
进气滤芯
1个充气瓶接头5/B BSP，DINEN144-2
过滤系统
1个压力表（装配在充气阀上）
标配30MPa充气装置
MSA 100TE/TW高压呼吸空气压缩机驱动配置：
驱动系统 MSA 100TB MSA 100E MSA 100TW
驱动类型 四冲程汽油机 三相电机 单相电机
功率 4.2KW 2.2KW 2.2KW
电压 N/A 400V,50Hz 230V,50Hz
电机转速 3600 l/min 2850 l/min 2850 l/min
防护等级 IP55（TEFC）
MSA 100TE/TW高压呼吸空气压缩机压缩机配置：
压缩机系统 MSA 100TB MSA 100TE MSA 100TW
流量 100l/min
过滤系统 P11/350
冷却空气流量要求 1512 m³/h 792 m³/h 792 m³/h
声压 87dB（A） 86dB（A） 86dB（A）
重量 42kg 44kg 44kg
尺寸（长*宽*高） 740*340*420mm 660*340*420mm 660*340*420mm
MSA 100TE/TW高压呼吸空气压缩机产品规格：
介质：空气
海拔允许范围：0----2000m
进气压力：常压
倾角：5°开放式PN300
充气压力：PN300
外观设计：开放式
安全阀压力：330 bar/33 MPa
压力：400V.50 Hz;230V,50Hz
工作压力：300bar/30Mpa
标准压缩机润滑油：合成油
使用环境温度：+5......+45℃
换油周期：合成油，每两年或2000小时
MSA 100TE/TW高压呼吸空气压缩机详情配置：
一、10181241 MSA 100TE高压呼吸空气压缩机 充气压力33MPa，充气排量 100l/min， 三相电源，400V/50Hz，带1米充气管阀表
二、10181242 MSA 100TW高压呼吸空气压缩机充气压力33MPa，充气排量100l/min， 单相电机，230V/50Hz，带1米充气管阀表
三、10181243 MSA 100TB高压呼吸空气压缩机充气压力33MPa，充气排量100l/min， 汽油机，带1米充气管阀表
MSA 100TE/TW高压呼吸空气压缩机操作步骤
在使用、操作前务必做到：
1. 压缩机放置在平整坚的地面，远离污染，有充足的冷却空气。正常环境工作温度为5~45摄氏度。
2. 充气前请确认需要充气的气瓶瓶阀完好无损，气瓶在有效使用期限内。
3. 必须在切断电源泄除压力，并待压缩机完全冷却后，才可进行维护。
4. 不要擅自调节安全阀，若有损坏或破损请立即更换。
步骤一 确认电源连接（100TE 接380V电压， 100TW 接220V电压）
步骤二 检查并添加压缩机机油（每次开机前必须确保设备内有合适的压缩机机油，机油料号：2585032）
1.将油位尺从注油口中拔出,并观察油位，特别是油位尺缺。
2.如油位低于油位尺缺口下线，注入压缩机机油；正常油位应在油位尺缺口上和下线之间。
3.将油位计重新插入至原位。
步骤三 释放压缩机内部压力
1.顺时针旋转充气阀旋钮,开启充气阀，释放压缩空气，然后关闭充气阀。
2.旋转底部排放阀和侧部排放阀。
步骤四 检查并安装中心滤芯（首次开机必须检查并安装中心滤芯，滤芯料号： 2585182）
1.将棒状金属工具插入滤筒盖顶端的圆孔中，沿逆时针方向旋转筒盖，取下滤筒盖。
2.将中心滤芯从包装中取出，然后将滤芯一端插入滤筒盖并放入滤筒内。
3.盖好滤筒盖，并顺时针旋转滤筒盖，旋转到紧后逆时针旋转45度。
步骤五 检查电机转向
1.接通电源，拨动开关到I 端，开启电源开关。
2.检查电机转向是否与标识一致，（只对MSA 100TE压缩机）。
3.如不一致，将插头中的三相电接线调正（请专业电工操作），完成后重复前面步骤，检查电机。
4.确认电机转向后，拨动开关到O端，关闭电源开关。
步骤六 启动压缩机并给气瓶充气
1.检查确认气瓶充气阀已关闭。
2.拨动开关到I 端，开启电源开关。
3.旋转开启充气阀和气瓶阀。
4.充气每15分钟，开启底部和侧部排放阀5-8秒，排放冷凝液。
5.当气瓶充压到30MPa时，关闭充气阀，停止充气。
步骤七 关停压缩机，移除气瓶
1.逆时针旋转气瓶阀，关闭气瓶阀。
2.拨动开关到O端，关闭电源开关。
3.旋转充气阀旋钮，关闭充气阀，将充气管从气瓶阀上移除。
4.如无需继续充气，将充气管中余气排尽。
5.开启底部和侧部排放阀，排出冷凝液后关闭。
步骤八 更换进气滤芯和中心滤芯
1.逆时针旋松滚花螺母，拔出进气滤芯保护盖。
2.更换进气滤芯, 滤芯料号： 10195401
3.盖上进气滤芯保护盖，顺时针旋紧滚花螺母。
4.更换中心滤芯，操作同步骤四。
