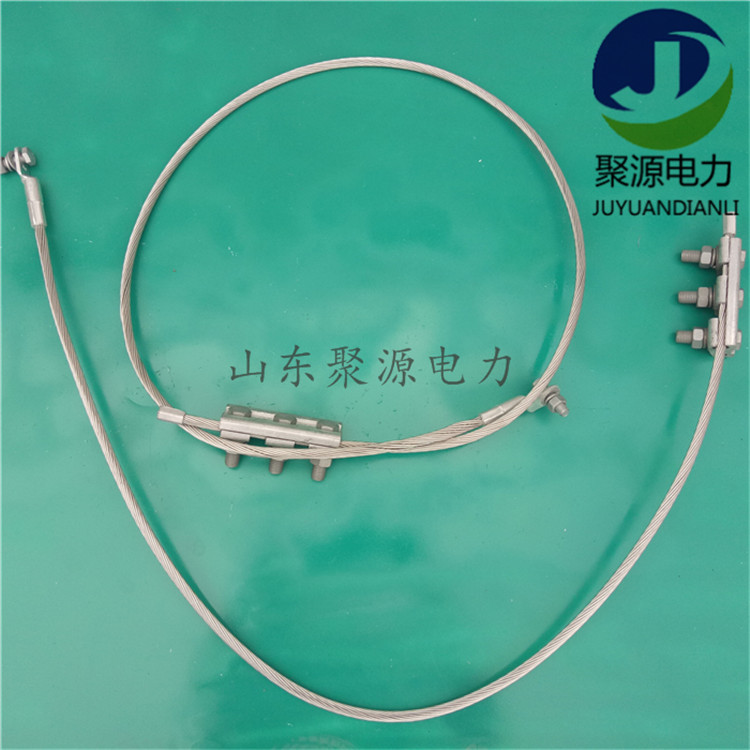

接地线夹主要作为OPGW光缆接地用,为短路电流提供通路。接地线线夹由-根接地线
(通常选用柔韧的镀锡铜绞线或铝绞线)及一套铝合金并沟线夹(连接OPGW光缆与接
地线)和一-个接线端子(连接铁塔)组成。通常终端塔配一根,直线塔配- -根 ,接续塔
配二根。
组成：多股纯铝绞线、铸铝并沟线夹、接线端子、热镀锌螺丝、螺母等。
作用：在系统接地时，为短路电流提供通路
安装接地线，接地线与光缆通过并沟线夹连接，或接地片连接，并沟线夹与地面垂直，接地线安装在光缆下方，就近与地线横担角铁相连。
用法：接地端子一端可与铁塔相接，并沟线夹与OPGW缆连接。
|
型号 |
计算截面（mm） |
与绞线配合的并沟线夹型号 |
长度（mm） |
|
JDX-70-2000 |
70 |
JB-2 |
2000mm 也可根据用户需要选配1500mm/3000mm等 |
|
JDX-95-2000 |
95 |
||
|
JDX-120-2000 |
120 |
JB-3 |
|
|
JDX-185-2000 |
185 |
JB-4 |
