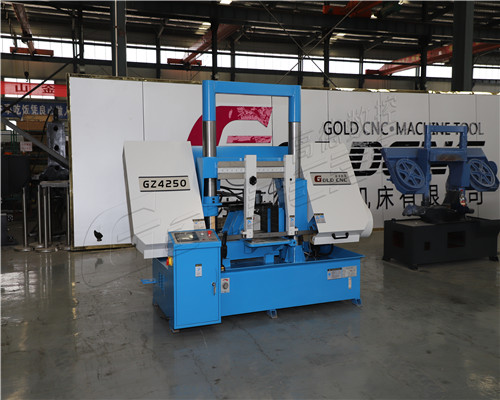

GZ4250全自动金属带锯床

一、机床的主要用途：

  本机床用于切割高度≤500mm，宽度≤500mm的大型钢胚，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。

二、机床的主要特征：

  1、机床通过机械、电气、液压的配合，具有自动夹紧、自动进刀、切割完毕锯架自动上升（即退刀）的功能。

  2、进给速度，在给定的范围内，可进行无级调整。

  3、由于其切削刀具，采用进口薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是大、中型企、事业单位切割大型钢胚、大型模具钢胚的一种具有显节材又节能的切割刀具。

  4、加强型可调式钨钢夹持片，确保锯切精度。

  5、锯架上下升降，由紫外线接近开关控制，送料控制返回原点时，由紫外线接近开关控制（常开）。

  6、送料长度尺寸由光栅尺检测，光栅尺检测有效范围500mm。

  7、人机界面支持双通讯口联机功能，可同时连接2种不同通讯格式的，架构多机联机网络。

  8、 可编程，全自动控制。

  9、光栅尺检测送料长度。

  10、材料夹紧采用油缸夹紧。

  11、可同时叠加多根材料锯切。

  12、线速度根据不同材料锯切，给定不同线速度，达到不同的锯切效率。

三、机床自动控制系统

  1、全自动控制人机界面通过机械、电气、液压的配合，具有自动送料、自动切削等系统来控制工作循环。

  2、在操作系统里分为手动与全自动工作，由人机界面转换控制。

  3、在带锯床上装有二组虎钳，一组用来锯料时夹紧，自动送料由另外一组虎钳夹紧通过油缸工作来控制送料。送料长度由紫外线接紧行程开关控制，送料时由光栅尺自动检测数据控制，由PLC转换锯床切割工作，自动送料返回原点。

  4、数控带锯床适用于大批量同规格材料锯切，性能稳定，效率高。

  5、人机界面取代传统控制面板功能，数字设定、指示灯等，随时显示设备状态，操作指示，参数设定。（在人机界面电脑上输入锯切长度、锯切数量，轻松一按启动按扭LCD显示液晶屏，锯切输入锯切数量完成后，锯床自动停机等其它功能。

  6、由PLC可编程，设定锯切全过程的自动程序。

  7、送料长度采用光栅尺控制，准确精度高，长度误差＜0.30mm。

  8、可由数控控制单程自动送料长度500mm。

四、主要配置表：施耐德电气，日本NACHI轴承，博新减速机，汉达液压系统，龙头油泵，龙头电机

五、 随机附件：带锯条两根，托料车一台，工具箱一套，说明书一本。

六、主要技术参数：

产品型号	GZ4250
锯切能力（mm）	●500▄500W×500H；
带锯条线速度（mmin）	27*45*69
带锯条规格（mm）	41*1.3*5800
主电机功率（kw)	5.5
液压电机功率（kw）	0.75
主传动结构	蜗轮传动
工作加紧方式	液压虎钳
带锯条张紧方式	手动
外形尺寸	2800*2300*2050
