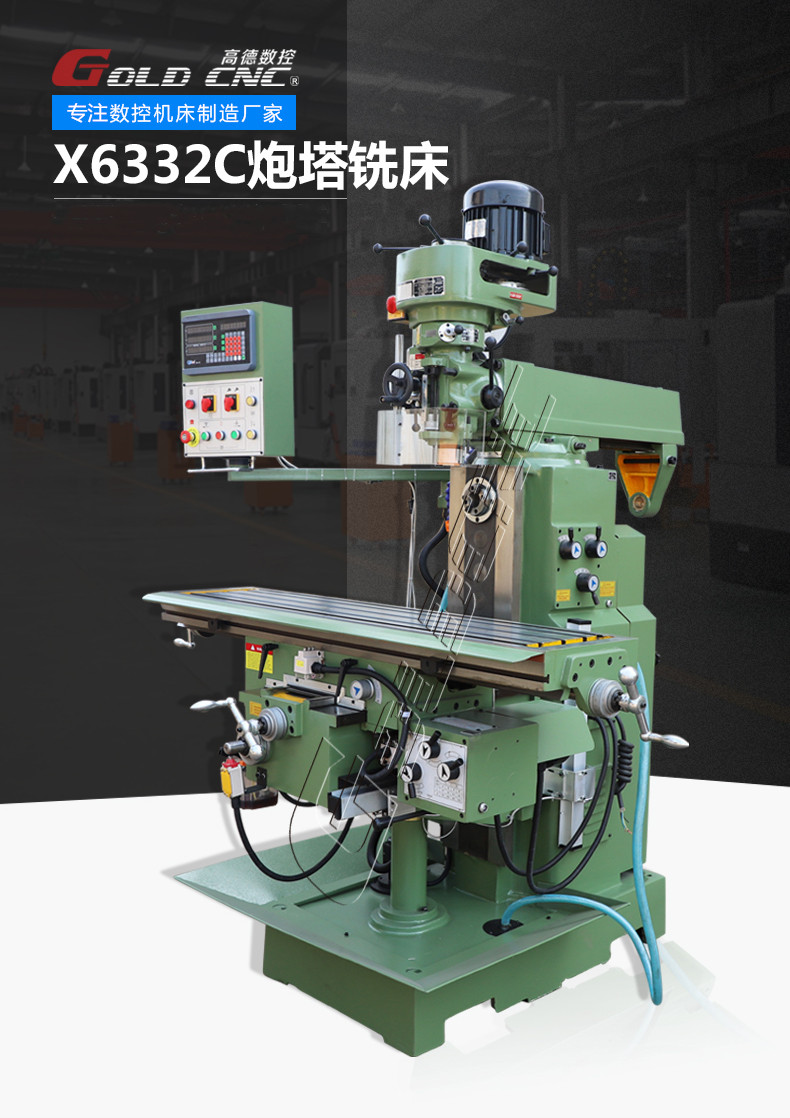

X6332C炮塔铣床
产品介绍：
本铣床是一种轻型通用金属切削机床，具有立、卧铣两种功能，可铣削中、小部件的平面、斜面、沟槽和花键等。应用于机械加工、模具、仪器、仪表等行业。
主要结构特点：
底座、机身、工作台、中滑座、升降滑座等主要构件均采用精密材料铸造而成，并经人工时效处理，机床长期使用稳定。
铣头配置炮塔铣床头，且主轴装有手动和微动两种进给方式，加工方便、准确；铣头能左右回转90°，摇臂不单能前后伸缩，大大增加了机床的工作范围。
工作台纵、横向有手动进给、机动进给和机动快进三种，机动进给可获得8种不同的进给速度，针对不同的加工要求；进给可使工件到达加工位置，缩短非加工时间。
产品参数：
|
主要项目 |
数值 |
|
主轴内孔锥度 |
7:24 ISO40（立/卧） |
|
主轴行程 |
127mm(立） |
|
主轴套筒自动进给级数和范围 |
0.04/0.08/0.15（mm/r）(3级） |
|
主轴端面至工作台距离 |
155-550mm（立） |
|
悬梁行程 |
500mm |
|
主轴孔中心至床身导轨面距离 |
150-550mm（立） |
|
主轴孔中心至工作台的距离 |
0-350mm（卧） |
|
主轴孔中心至挂架平面距离 |
190mm（卧） |
|
主轴转速范围 |
（16级）60-4540（立）rpm |
|
（12级）60-1350（卧）rpm |
|
|
工作台尺寸 |
1370*320mm |
|
工作台行程（纵向/横向/垂向） |
800/320/400mm |
|
工作台纵/横向机动进给速度 |
（8级）22-55mm/min（快进810） |
|
工作台垂向机动升降速度 |
560mm/min |
|
工作台T型槽（槽数/宽度/间距） |
3/14/70 |
|
主电机功率 |
2.2（立）2.2（卧）kw |
|
工作台机进给电机功率 |
750w |
|
升降台机升降电机功率 |
1100w |
|
冷却泵流量 |
12L/min |
|
外形尺寸 |
1720*1520*2225 |
|
净重/毛重 |
1770/1900kg |
产品特点：
升降台Z向升降可通过手动和机动两种方式来实现，且手动和机动是互锁的，去掉了不利因素。
工作台X向行程可达800mm ，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，增加机床的使用寿命。. 手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，使机床运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，针对不同的加工需求。
机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。
我们的公司逐步进取，坚持“创新技术”的核心战略。累计获得授权国家专利22项，其中国家发明专利2项，国家实用新型专利13项，国家外观设计专利7项。
各级销售网点300多个，拥有七个销售分公司或办事处，遍及全国三十个省、市、自治区。在欧洲、南美、亚洲、香港等国家和地区拥有长期合作的各级经销商。
高德的服务绝不只是硬核的技术，还有庞大的售后服务保障体系，产品保修一年，定期提醒用户维修保养。
