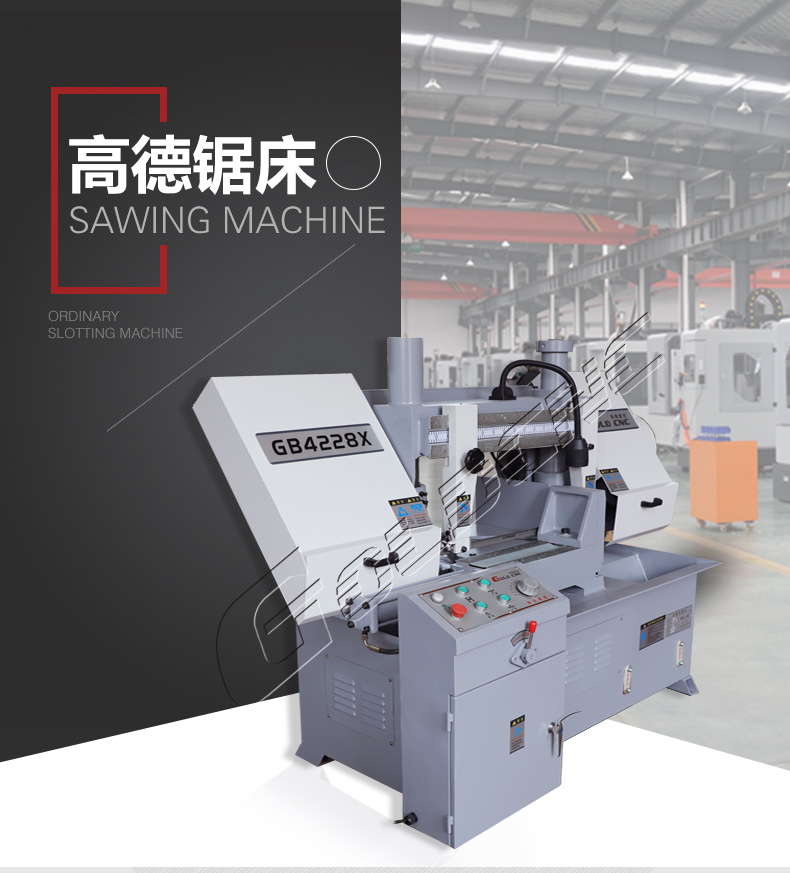

品牌:【高德数控】GB4228X角度带锯床
锯切能力:Array
锯切能力:45°●240■240W*240H
锯切能力:60°●80■80W*80H
起订:1台
供应:90台
发货:7天内
一. 主要用途：
本机床应用于切割钢胚、铁板、无缝钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。具有可靠性高、效率高和高刚性等显著特点，可代替昂贵的进口设备。
二、机床的主要特征：
机床采用双立柱结构；配有大功率蜗轮传动机构，保持永久润滑，保证锯带运转的稳定，可延长锯带的使用寿命；锯床具有可调式锯带导向装置，保证锯带运转平滑，大大提高了锯带的切削质量和使用寿命；锯架可手动旋转0-45度，实现材料的角度锯切；采用切削行程开关控制，可随时根据工件的大小调整切削行程，大大提高了工作效率。
三、金属带锯床安全操作规程
1、带锯床操作及维修人员，必须经过专业培训，掌握带锯床操作和维修技能。作业人员应确保充足睡眠，保持精力集中。
2、变速时必须先停车再打开防护罩，转动手柄使皮带放松，将三角皮带置于所需速度的槽中，然后张紧皮带，盖好防护罩。
3、除屑钢丝刷的调整应使钢丝接触带锯条的齿部，但不要超过齿的根部，注意观察钢丝刷是否能清除铁屑。
4、根据所加工工件的尺寸大小沿燕尾导轨调整导向臂，调整完毕后必须锁紧导向装置。
5、锯料大，直径不得超过规定，工件必须夹持牢固。
6、带锯条松紧应适当，速度和进给量必须恰当。
7、铸铁、铜、铝件不加切写削液，其它均需加写削液。
8、切削途中锯条断裂，调换新锯条后，工件必须翻身重新锯，锯弓放下时应缓慢，不得冲击。
9、切削过程中操作者严禁离开岗位，严禁带手套操作。
10、每班下班时，必须切断电源，打开防护罩，清除被带入锯轮周围的切屑，做好日常维护保养及周围清扫工作。
四、主要技术参数：
|
产品型号Model Name |
GB4228X |
|
锯切能力（mm） |
0°●280■280W×280H |
|
45°●240■240W×240H |
|
|
60°●80■80W×80H |
|
|
带锯条线速度（m/min） |
27、45、69 |
|
带锯条规格（mm） |
27×0.9×3850 |
|
主电机功率（kw) |
2.2 |
|
液压电机功率（kw） |
0.55 |
|
冷却电机功能（kw） |
0.04 |
|
主传动结构 |
蜗轮传动 |
|
带锯条紧张方式 |
手动 |
|
夹紧方式 |
液压虎钳 |
|
带锯条清洁 |
钢丝刷和切屑冷却液 |
|
外型尺寸（mm） |
1900×1400×1500 |
五、关键件的选用：
|
序号 |
名称 |
供应商 |
|
1 |
电气 |
施耐德电气 |
|
2 |
轴承 |
日本NACHI |
|
3 |
减速机 |
博新 |
|
4 |
液压系统 |
汉达 |
|
5 |
油泵 |
龙头 |
|
6 |
电机 |
龙头 |
六、随机附件：
|
序号 |
名 称 |
数 量 |
|
1 |
带锯条 |
1根 |
|
2 |
托料车 |
1台 |
|
3 |
工具箱 |
1套 |
|
4 |
合格证 |
1份 |
|
5 |
使用说明书 |
1本 |
