首页 > 供应产品 > 电液执行机构

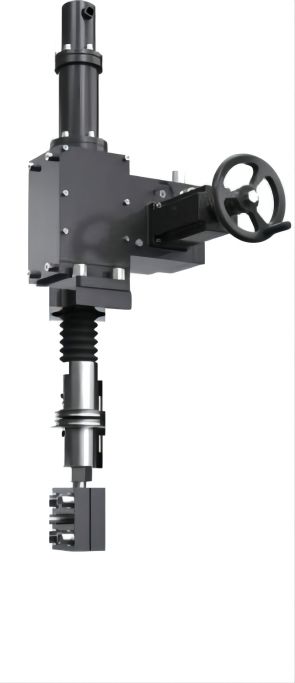

电液执行机构
点击图片查看原图
产品: 浏览次数:16电液执行机构
品牌: 日新
行程: 50mm 至 500mm 50mm 至 500mm
定位精度: 全行程的±0.3% 〈全行程的±0.1%
死 区: 0. 2%
单价: 面议
最小起订量: 1 套
供货总量: 999 套
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-11-15 14:27
  询价
详细信息
西安日新精密机械有限公司开发研制的静叶调节型执行器,具有以下特点:
1、适用于国内轴流风机、燃气轮机、汽轮机及石油化工领域、冶金行业、电力领域、煤化工领域、船舶领域、水厂泵站领域的主要配套装置。与国内相关行业有良好的合作及配套业绩,
2、新型电液静叶调节型执行器是一种直驱式电液伺服系统,也称无阀伺服控制系统。主要由液压驱动系统和伺服控制系统两大部分组成,在使用中,液压駆动系统安装在被驱动装置上;伺服控制系统可根据需要远程或就近安装。
3、自主研发的流量控制系统实现了电液执行器不受负载变化影响下的精确定位。
4、新型电液静叶调节型执行器适用于精度要求高、可靠性要求高或使用环境恶劣的工作场景。
5、静叶执行器具有更高的精度,每种系列都包括直行程和角行程两种规格,具有不同推力、扭矩、行程和电动模块规格,同时具有多种选配部件和可选配置,用户可根据使用需求选择特定的规格型号。
产品简要:
本产品适用于 AV 系列静叶可调轴流压缩机(AV40,AV45,AV50,AV56,AV63,AV71,AV80,AV90,AV100 及其它新开发机组)。
压缩机型号 AV40/45 AV50/56 AV63/71 AV80/90 AV100
RXJM规格 RX-SL-10 RX-SL-20 RX-SL-30 RX-SL-40 RX-SL-50

新型电液静叶调节型执行器由控制箱、动力模块和两个伺服油缸以及连接管路组成。其中,两个油缸分别固定在轴流压缩机的两侧,通过连杆、手枪板等组件与轴流压缩机的调节缸连接, 动力模块固定在轴流压缩机一侧的动力油缸上,通过不锈钢钢管与两个动力油缸连接;控制箱就近安装在易于操作和维护的位置。
动力油缸由缸体、活塞-活塞杆、后端盖、保护筒等部分组成,共 2 个(一个上面安装液压动力装置,一个上面安装行程指针,安装在风机壳体的两侧。两个油缸同步运动,通过机械机构将油缸的直线运动转换为风机静叶的旋转运动,如图所示:
技术指标
直行程电液执行器由两个液压油缸和一个或多个动力模块组合而成。额定推力由9kN到1500kN,标准行程由50mm 至 500mm。
技术指标 CL系列 CHL系列
行 程 50mm 至 500mm 50mm 至 500mm
输出推力 9kN至1500kN,更大输出推力可定制 9kN至]500kN,更大输出推力可定制
定位精度 〈全行程的±0.3% 〈全行程的±0.1%
线性度 〈全行程的+0.1% 〈全行程的±0.05%
重复精度 〈全行程的0.2% 〈全行程的0.1%
死 区 0. 2% (标准),0.2%〜5%之间选择 0. 1% (标准),0.1%~ 5%之间选择
频 响 >5Hz (标准) >5Hz (标准)
防护等级 IP66 IP66
防爆等级 Exd II BT4 Gb(标准) Exd II BT4 Gb(标准)
工作温度 控制系统:-40℃ 〜+50℃;液压系统
-20℃〜+120℃
 控制系统:-40℃ 〜+50℃;液压系统
-20℃〜+120℃

电 源 220VAC 220VAC
控制信号 4 〜20mA 4 〜20mA

行程速度 可根据执行器尺寸和动力模块的组合逬行调整,速度上限见行程速度表。 可根据执行器尺寸和动力模块的组合逬行调整,速度上限见行程速度表。

失效模式 原位锁定(标准),另有弹簧失效型和蓄能失效型可选。 原位锁定(标准),另有弹簧失效型和蓄能失效型可选。
售后服务:
1、贵公司使用本公司产品,我公司将派专业人员负责售前、售中、售后服务。对产品正确使用的技术培训,并免费提供相关的技术资料。
2、贵公司在对产品安装、调试过程中,我公司派专业人员负责调试和技术指导。
3、本公司对所有客户建立客户使用档案,每周一次电话服务,每月一次上门服务。确保客户在最佳工况点上使用。
4、如您在使用过程中发现异常现象,我公司将对贵公司承诺:在接到用户信息后12小时内给予答复。如需现场服务,我公司将在48小时内派技术人员到达用户现场排除故障。如有特殊情况双方协商解决。
5、我公司所有客服工程师均有多年的行业实践经验,每服务完一个项目,我公司将及时做出工作质量追踪。望您对我公司产品质量及工作人员服务质量进行监督及反馈。我们坚信:您的需要,我们创造。是我们唯一服务准则!
