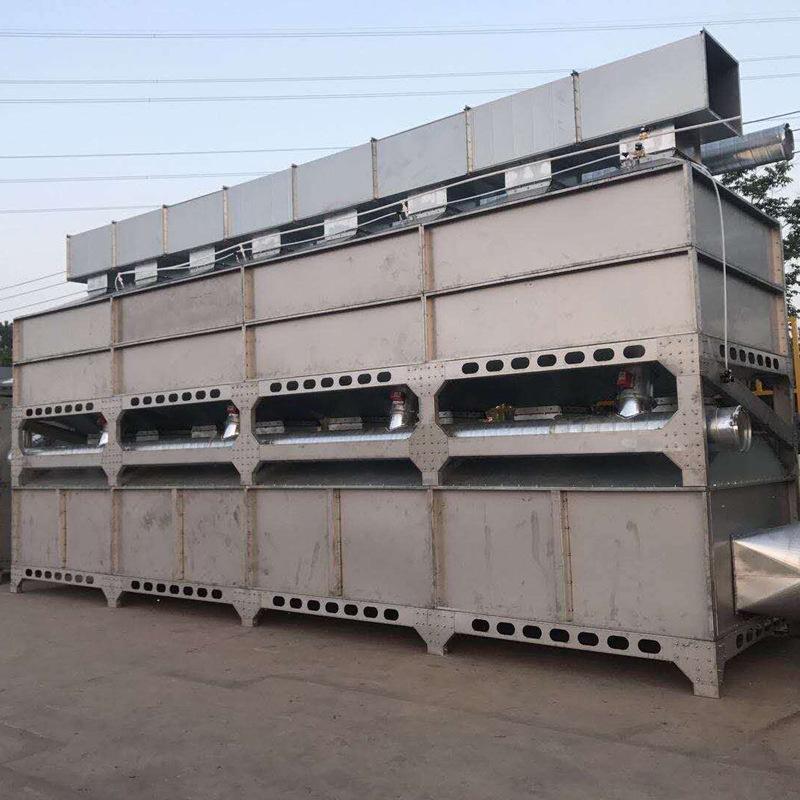

催化燃烧一体装置废气处理设备
有机废气先通过干式过滤，将废气中颗粒状污染物截留去除，然后进入吸附床进行吸附，利用具有大比表面积的蜂窝状活性炭将有机溶剂吸附在活性炭表面，经处理后的洁净气体经过风机、烟囱高空排放。
活性炭经过吸附运行一段时间后达到饱和，启动系统的脱附-催化燃烧过程，通过热气流将原来已经吸附在活性炭表面的有机溶剂脱附出来，并经过催化燃烧反应转化生成CO2和水蒸气等无害物质，并放出热量，反应产生的热量经过热交换部分回用到脱附加热气流中，当脱附达到一定程度时放热跟脱附加热达到平衡，系统在不外加热量的情况下完成脱附再生过程。
