买ISW系列卧式管道离心泵、卧式管道泵,找上海三利
点击图片查看原图
产品: 浏览次数:27买ISW系列卧式管道离心泵、卧式管道泵,找上海三利
品牌: 上海三利给水设备有限公司
品牌: 上海三利给水设备有限公司
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-03-12 06:38
  询价
详细信息


.....上海三利给水设备有限公司.....打造管道泵离心

生产管道泵、ISW卧式管道。提供技术服务选型您只需一个电话我们将提供合适的产品,达到好的效果

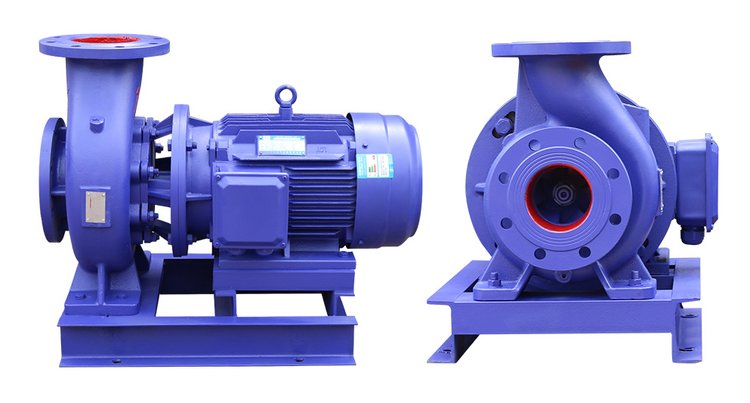

三利·Isw型卧式管道泵概述:

ISW型卧式管道泵属于叶片式水泵产品性能参数范围比较广泛、型号齐能满足用户的各种流量需求,由于设计结构简单所以具体维修方便的优点,因此在工业生产中应用比较广泛。

ISW型卧式管道泵应用于大中流量及低压情况下液体的输送。目前已达到系列化,流量可在5-2020m3/h范围内,扬程可在8~125m范围内,并且由于材料、结构的不同,可输送不同的介质。

ISW型卧式管道泵采用的水力模型,根据ISW卧式管道之性能参数和立式离心泵的结构组合设计,并严格按照iso2858进行设计制造,该轴封选用硬质合金机械密封装置,具有节能、安装使用方便等特点。

ISW型卧式管道由于结构简单等诸多优点,广泛地应用于工农业生产及生活中,以输送清水、泥浆、酸、碱、盐溶液以及液态物等物料。

三利·Isw型卧式管道泵结构图:








ISW型卧式管道的基本组件是高速旋转叶轮和固定的蜗牛形泵壳。具有多个(通常为4至12个)向后弯曲叶片的叶轮固定在泵轴上,并由电动机驱动,与泵轴一起高速旋转。叶轮是直接对泵中的液体进行功的部件,并且是ISW卧式管道的能量供应装置。泵壳中的吸油口与吸油管相连,吸油管的底部装有单向底阀。泵壳侧面的排出口与装有调节阀的排污管道连接。

三利·Isw型卧式管道泵工作原理:

ISW型卧式管道泵启动后,泵轴带动叶轮一起高速旋转,迫使预填充在叶片之间的液体旋转。在惯性离心力的作用下,液体从叶轮中心径向移动到外周。液体在流过叶轮的运动过程中获得能量,静压能量增加,流速增加。当液体离开叶轮并进入泵壳时,由于壳内流道的逐渐膨胀,液体会减速,部分动能转化为静压能,切向流入排放管。ISW型卧式管道泵壳体不仅是收集从叶轮流出的液体的部件,而且还是动力传递装置。当从叶轮的中心向外周投掷液体时,在叶轮的中心形成低压区域,并且由于液体之间的总势能差而将液体吸入叶轮的中心。依靠叶轮的连续运转,液体被连续地吸入和排出。由ISW型卧式管道中的液体获得的机械能转化为静压能的增加。

三利·Isw型卧式管道泵主要优势:

一、结构紧凑:该系列泵为卧式结构,机泵一体、外型美观、占地面积少,与普通卧式泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。

二、运行平稳:组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有的动静平衡,运动时无振动,延长了轴承的使用寿命。

三、滴水不漏:不同材质的硬质合金密封,不同介质输送,轴封采用机械密封,动、静环由硬质合金制成,耐磨损、无泄漏。

四、噪音低:两个低噪音轴承支撑下的水泵,运行平稳,除电机微弱声响,基本无噪音。

五、故障率低:结构简单合理,关键部分采用品质配套,工作时间提高。

六、维修方便:更换密封、轴承,简易方便。

七、占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

三利·友情提示

以上是产品的部分参数资料,为了人员能够更准确的为您选型报价,请您尽量提供正确的产品参数如流量、扬程、吸程、使用介质及工况条件等,以便我司提供更准确、更有针对性的服务。如有任何疑问可致电「上海三利给水设备有限公司,我们一定会尽心尽力为您提供的服务!欢迎新老顾客咨询选购!
