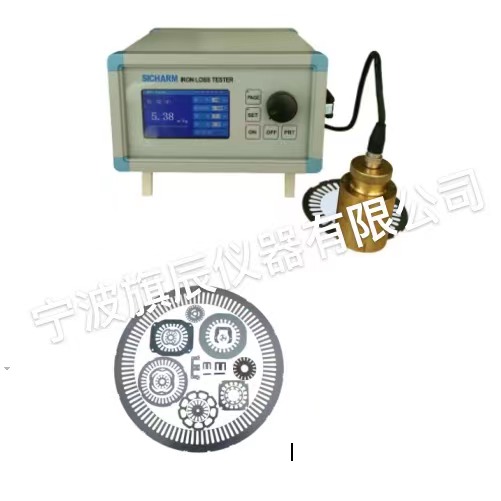

铁损测试仪TCIL-5A
概 要
TCIL-5A铁损测试仪用于单片硅钢片铁损值的检测。广泛适用于硅钢片生产厂家、销售厂家、电机及变压器等使用硅钢
片制造厂家的品质管理，主要应用于硅钢片来料检验，加工监测等生产环节，操作简单、方便。本仪器克服了传统硅钢检验时，对硅钢形状的测试要求，无需专门制作测试试样。本产品深入分析国内外同类产品的缺点，进行了改进，主要解决了
国内外产品测试误差大、灵敏度低等缺点。此外，该设备采用了彩色液晶显示模块，提升了产品的品质。本仪器还配备了
RS232串行接口，可以利用微型打印机实现数据实时输出。
主要特点
● 不需特别截取测试试样，灵活地测试单片硅钢片；
● 带调节功能,利用标准板定期进行仪器精度的检验；
● 可针对不同宽度和厚度的不规则试样进行；
● 独特的交流正弦测试电源设计，提升了仪器的抗干扰性；
● 优化空气补偿、测试探头补偿设计，提高仪器的测试准确性；
● 4.3寸彩色液晶显示和中英双语言设计，提升了产品的直观性；
● 配备了RS232串行接口，可利用微型打印机数据实时输出。
技术参数
测试对象 单片硅钢片（冷轧、热轧，取向、无取向及成型不规则硅钢片）
尺寸范围 厚 度：0.10 ～ 0.99mm
宽 度：≥3.0mm
长 度：≥25mm
测试范围 磁通密度 B：1.0 ～1.7T （任意可调）
铁 损 P：0 ～ 320W/kg
测试频率 F：20Hz~400Hz（步进距1Hz）
磁化方式 交流正弦电流磁化方式
测试精度 ±5%（与方圈法比较）
电 源 90V～240V
最大功耗 60W
尺寸·重量 W(210)×D(130)×H(280)mm 约3.5Kg
TCIL-5A附属品
1)测试探头.............................................................1个
2)硅钢片校准板(取向和无取向板) ....................各1块
3)电源线(3P)、探头连接线.................................各1根
4)微型打印机(增选) ............................................1只
5)铝合金箱.............................................................1只
(不规则试样)
※声明：产品型号、外观及配置如有改变，谨以最新技术资料为准。
