具体结构：
1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、网架：由变形较小的木材制成，用来保持筛网平整张紧，达到正常筛分。如果比重较大或产量大时可使用金属筛框。
3、筛网：用复合国家标准的不锈钢筛网。
4、振动电机使用与维修方法祥见振动电机使用说明书。
5、电机台座：标准型（电机安装在筛箱下方的）筛机的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。
7、支架：由槽钢组成，支撑着振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

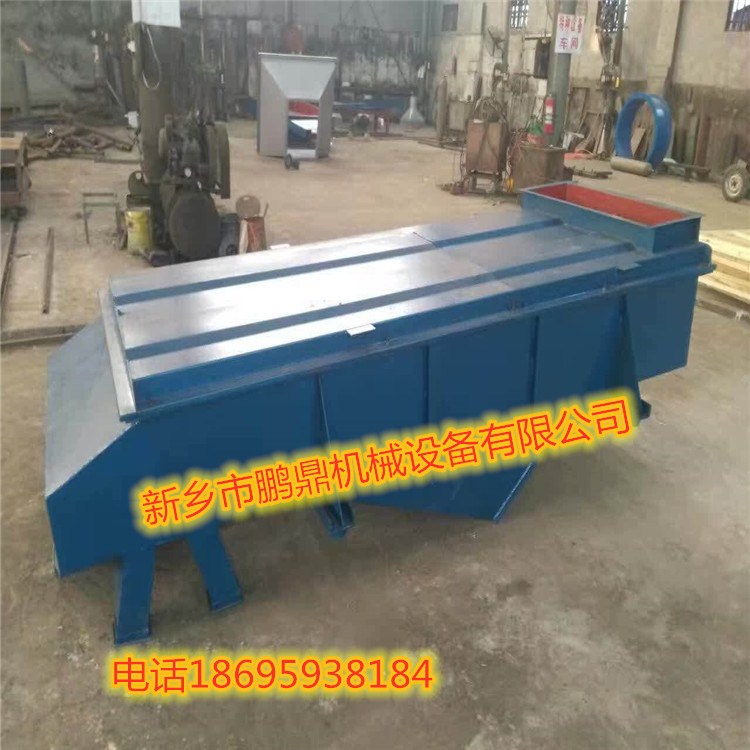

直线振动筛简单介绍：
直线振动筛是又称轻型直线筛，用于粉状或颗粒状物料的筛分或液体物料的过滤，筛分可达到300目，采用角度可调的集振源，根据客户需要筛分过滤要求制作单层或者多层的筛网，可制作五层筛网。
