名称：
|

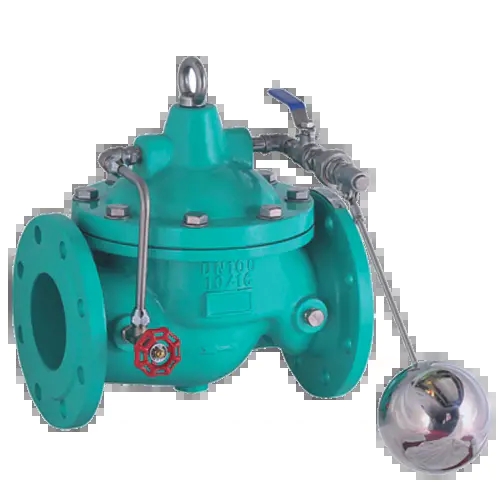

100X遥控浮球阀 |
|
型号：
|
100X |
|
口径：
|
DN15-DN500 1/2-20 |
|
压力：
|
PN16 PN25 PN40 PN64 PN100 PN320 1.6MPA 2.5MPA |
|
材质：
|
铸铁 铸钢 碳钢 锻钢 不锈钢 铬钼钢 铬钼钒钢 铜 塑料 |
100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。
本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高， 不受水压影响，密封可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
压力等级：PN10﹑PN16﹑PN25
隔膜式：DN20～450
活塞式：DN350～800
100X遥控浮球阀工作原理
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
100X遥控浮球阀主要技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
100X遥控浮球阀主要零件材料
