微型阀门锁可单独使用，也可组成钥匙解决方案流程使用 他们可以锁定设备阀门的打开或者关闭状态 保护操作人员免受气体伤害 IP67防护等级，高防水性能，可耐高压蒸汽清洗 不锈钢及金属压铸材质可选 |
选型大类
|
产品大类 |
无钥匙开型 不锈钢 |
无钥匙关型 不锈钢 |
无钥匙开型 金属压铸 |
无钥匙关型 金属压铸 |
|
型号 |
SWS-KOP |
SWS-KCL |
SWD-KOP |
SWD-KCL |
|
说明 |
请参考详细选型 |
|||
产品技术说明
|

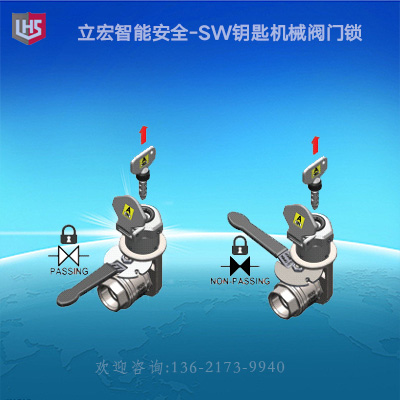

SW钥匙机械阀门锁 工作温度：-40C-+170C 压力限值：40Bar(600[psi) 5种可选连接口径 螺纹接头 警告：安装的液体可能会严重损坏阀门 |
|
|
|
不锈钢材质选型规格
|
产品名称 |
型号 |
技术说明 |
开启 |
|
钥匙阀门锁 |
SWS-KOP-1/4 |
不锈钢微型阀门锁1/4“ 6.35mm |
无钥匙开 |
|
|
SWS-KOP-3/8 |
不锈钢微型阀门锁3/8“ 9.525mm |
|
|
SWS-KOP-1/2 |
不锈钢微型阀门锁1/2“ 12.7mm |
||
|
SWS-KOP-1 |
不锈钢微型阀门锁1“ 25.4mm |
||
|
SWS-KOP-2 |
不锈钢微型阀门锁2“ 50.8mm |
||
|
钥匙阀门锁 |
SWS-KCL-1/4 |
不锈钢微型阀门锁1/4“ 6.35mm |
无钥匙关 |
|
|
SWS-KCL-3/8 |
不锈钢微型阀门锁3/8“ 9.525mm |
|
|
SWS-KCL-1/2 |
不锈钢微型阀门锁1/2“ 12.7mm |
||
|
SWS-KCL-1 |
不锈钢微型阀门锁1“ 25.4mm |
||
|
SWS-KCL-2 |
不锈钢微型阀门锁2“ 50.8mm |
||
|
备注 |
|
||
压铸机械阀门锁
Die Cast metal Valve Lock
|
|
金属压铸材质选型规格
|
产品名称 |
型号 |
技术说明 |
开启 |
|
钥匙阀门锁 |
SWD-KOP-1/4 |
金属压铸微型阀门锁1/4“ 6.35mm |
无钥匙开 |
|
|
SWD-KOP-3/8 |
金属压铸微型阀门锁3/8“ 9.525mm |
|
|
SWD-KOP-1/2 |
金属压铸微型阀门锁1/2“ 12.7mm |
||
|
SWD-KOP-1 |
金属压铸微型阀门锁1“ 25.4mm |
||
|
SWD-KOP-2 |
金属压铸微型阀门锁2“ 50.8mm |
||
|
钥匙阀门锁 |
SWD-KCL-1/4 |
金属压铸微型阀门锁1/4“ 6.35mm |
无钥匙关 |
|
|
SWD-KCL-3/8 |
金属压铸微型阀门锁3/8“ 9.525mm |
|
|
SWD-KCL-1/2 |
金属压铸微型阀门锁1/2“ 12.7mm |
||
|
SWD-KCL-1 |
金属压铸微型阀门锁1“ 25.4mm |
||
|
SWD-KCL-2 |
金属压铸微型阀门锁2“ 50.8mm |
||
|
备注 |
|
||
机械阀门锁规格
|
|
安装尺寸选型规格
|
产品型号 |
A（mm） |
B(mm) |
C(mm) |
接口尺寸 |
|
SWS-KOP-1/4 SWS-KCL-1/4 SWD-KCL-1/4 SWD-KCL-1/4 |
96 |
125 |
39 |
0.25 INCH |
|
SWS-KOP-3/8 SWS-KCL-3/8 SWD-KOP-3/8 SWD-KCL-3/8 |
96 |
125 |
39 |
0.375 INCH |
|
SWS-KOP-1/2 SWS-KCL-1/2 SWD-KOP-1/2 SWD-KCL-1/2 |
118 |
129 |
50 |
0.5 INCH |
|
SWS-KOP-1 SWS-KCL-1 SWD-KOP-1 SWD-KCL-1 |
146 |
137 |
67 |
1 INCH |
|
SWS-KOP-2 SWS-KCL-2 SWD-KOP-2 SWD-KCL-2 |
202 |
161 |
106 |
2 INCH |
|
备注 |
|
|||
