首页 > 供应产品 > 立宏智能安全-车床防护罩-铣床防护罩-钻床防护罩
立宏智能安全-车床防护罩-铣床防护罩-钻床防护罩
点击图片查看原图
产品: 浏览次数:152立宏智能安全-车床防护罩-铣床防护罩-钻床防护罩
品牌: 立宏
单价: 1.00元/套
最小起订量: 1 套
供货总量: 1000 套
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-05-09 13:34
  询价
详细信息

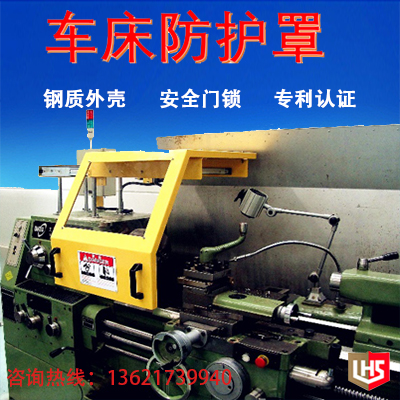

车床防护罩 Safety on Lathes



车床防护装置

· 保护卡盘卷入点伤害

· 防碎削飞溅

· 安全联锁监控防护罩使用状态

· 配置安全控制箱回路

· 安装指示灯方便查看报警状态

· 满足GB T 8196-2018机械安全防护装置固定式和活动式防护装置设计和制造一般要求


车床防护选型


产品名称

AG61-CG40

AG61-CG50

安全门锁

安全控制系统

尺寸规格

A:454   B:450

C:500   D:200

A:504  B552

C:580  D:220

说明



产品技术说明

· 进入危险区的控制 活动式车床防护罩的设计和定位应使其能在正常操作期间有人员留在危险区内时,防止防护罩关闭。如果不可行,则应采取其他措施以防止无法发现 处于危险区的人员。见GB/T 15706-2012,6.3.3.2.3。


·  安全连锁 (符合 ISO 14119)

   符合国际安全要求的安全门锁。

   通过第三方认证机构确认安全稳妥性。

· 符合: ANSI B11.13, ISO 13849

· 此防护罩有中国国家专利

· 易于安装(含安装指南)

· 含一年非人为的保养


车床卡盘防护装置多款式图






左右推拉式

上翻式

· 使用方式:左右移动式

· 优缺点:

· 比较适合普通车床应用

· 安全系统应满足PLd

· 使用方式:向上推拉式

· 优缺点:

   不符合人体工程学

    必须配置安全系统,否则推拉过程可能卷入可能影响调装及换模具

· 安全系统应满足PLd






上推拉式

上翻式

· 使用方式:向上推拉式

· 优缺点:

   不符合人体工程学

    必须配置安全系统,否则推拉过程可能卷入

· 可能影响调装及换模具

· 安全系统应满足PLd

· 使用方式:向上翻式

· 优缺点:

    不符合人体工程学

    必须配置安全系统,否则推拉过程可能卷入

· 可能影响调装及换模具

· 安全系统应满足PLd


产品专利


· 产品专利号:ZL 2014 2 0692706.4

· 安全设计注意事项

车床防护罩设计应妥善考虑机器可预见的全生命周期内的运行和可预见的机器环境方面的因素,考虑不周可导致妨碍机器运行的危险状况,进而导致所提供的防护罩 被人为废弃,从而使操作者暴露于更大的风险中。现有操作防护罩的可预见各方面都在设计阶段妥善考虑,以保证防护罩的设计和制造本身不产生新的危险。



 推荐安全回路模块



SR301 安全继电器

· 是一款可定制三组安全产品输入的安全继电器

  车床门锁+车床急停+复位按钮

· 最大支持3组安全元件输入

· ISO 13849-1性能指数 PLe

· 内置检测故障的自诊断功能

· 可选择手动/自动复位

601侧面左 小尺寸.png

SM601 可编程安全控制器

· 是一款可组态安全控制模块,应用于安全继电器,车床门锁+车床急停+复位按钮

· 最大支持6组安全元件输入

· 2路安全继电器输入

· 4路半导体安全输出

· ISO 13849-1性能指数 PLe

· 可选择手动/自动复位
