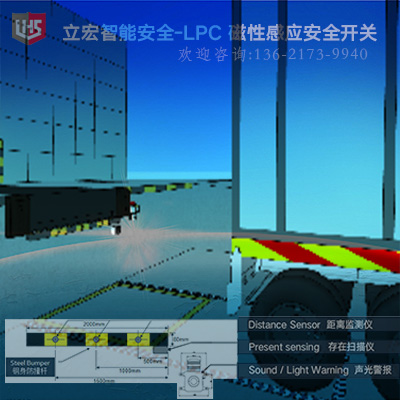

装卸区域预警系统 Docking Area Warning System · 货车距离平台4米内，启动声光及语音报警 · 人员在2米范围内，启动声光及语音报警，提示人员离开 · 当货车倒退到平台距离50-200mm时，停止声光报警 · 人员检测范围：2米-2米 · 车辆检测距离：4米 · 红绿灯交通指示灯 · 本产品适用于户外 |
产品选型
|
产品名称 |
产品类型 |
点数 |
预警距离 |
作用 |
|
TOF 3D 装卸预警系统 |
ZXXT-400 |
4 |
2000-4000mm |
预警 |
|
说明 |
|
|||
技术性能
组合式人车预警系统
3D-A传感器用于探测货车接近距离是否已经在4米之内
3D-N传感器用于检测人在0-2米范围内是否有人
交通指示灯：
在2米范围内时，红灯自动亮起，提示车不得进入，同时声控提醒人员离开此区域
绿灯：车辆可进入
报警器：
可编程的语音预警声控，分贝可调
预警灯光可适用于户外强光
控制系统：
控制箱：装卸区域预警系统配置独立控制箱，方便安装易维修
人员预警
|
预警危险区-检测人 · 长2米-宽2米区域对人员进行检测，当检测到人员在探测区域内时，立即声控报警，交通指示红灯亮 · 声控提示人员注意车辆 · 声控及交通指示灯提示车辆区域内有行人停车 · 连接交通指示红绿灯，红灯停，绿灯行 |
车辆预警
|
1、预警警告区-检测车 2、长4米-宽2米区域对车辆进入进行探测，当发现车辆进入时，立即进行声光报警，提示司机注意 3、绿灯通行，区域内无人员 4、红灯禁行，区域内有人员，恢复绿灯方可通行 5、预警人员注意车辆 |

|
预警关闭
|
· 当车和人都在预警区域内时，设备停止预警，声控关闭 · 立宏根据物流装卸特别定制装卸系统，应用产品达到2级安全认证 |
技术参数
|
Technical Data 技术参数
|
Operating Range (Truck Detection) |
4 Meter |
|
Operating Range (Truck Stopping @) |
0.2 Meter |
|
Worker Detected Area (From the Steel Bumper) |
2 x 2 Meter |
|
Max. Ambient Light (Truck Detection) |
100,000 Lux |
|
Supply Voltage (System) |
24VDC ± 10% |
|
Response Time (Truck Detection) (Worker Dection) |
60ms 200ms |
|
Output (Worker Detection) |
PNP/NPN |
|
System Power on Time |
5 sec. |
|
Housing (Bumper) (Sensor) (Light/Sound Housing) |
Housing (Bumper) (Sensor) (Light/Sound Housing) |
|
Temperature range |
Temperature range |
|
Enclosure Rating |
Enclosure Rating |
|
Safety Control Unit |
ISO13849 P Ld |
|
Vibration |
IEC 60068-2-27 |
|
Sound Output |
60 – 120 dB Adjustable |
|
Warning Light |
Flashing LED Red |
安全预警监控回路设计
|
安全回路模块 · 通用型安全回路搭建模块 · 是一款可组态安全控制模块，支持多种开关型安全元件输入 · 可选3组-6组安全元件输入 · 可利用组态软件,设定安全控制逻辑,满足多种现场应用需求。 |
安全回路模块
|
产品名称 |
型号 |
安全输入3CH |
输出 |
订货编号 |
|
安全继电器 |
SR103系列 |
1组安全产品 |
3N/O+1N/C |
详见产品资料 |
|
安全继电器 |
SR301系列 |
3组安全产品 |
2N/O |
|
|
安全控制器 |
SM601系列 |
6组安全产品 |
2N/O+4Tr |
|
|
说明 欢迎询问： 13621739940 |
