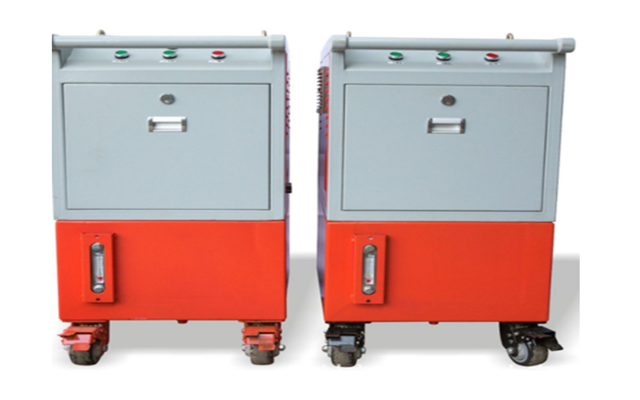

点击图片查看原图
在如今的桥梁道路建设中，预应力施工被广泛应用，其中关键工序——张拉，其施工质量的好坏，会直接影响结构的耐久性，但是传统张拉施工，纯靠施工人员凭经验手动操作，误差率很高，无法保证预应力施工质量。不少桥梁因为预应力施工不合格，被迫提前进行加固，严重的甚至突然垮塌，给社会造成了巨大的生命财产损失。 智能张拉技术由于智能系统的高精度和稳定性，能完全排除人为因素干扰，有效确保预应力张拉施工质量，是目前国内预应力张拉领域先进的工艺。
产品特点：
（1）系统同时控制2台或4台千斤顶的张拉，真正意义上实现多项同步和平衡张拉施工工艺。
（2）精确控制张拉值大小，精确测量预应力的伸长值。能够自动补张，自动采集预应力的伸长值，同时校验伸长值误差。
（3）系统采用无线采集控制，远程监控，便于操作，并具有较高的可维护性。
（4）智能分析处理数据，自动生成工程管理所需的各种报表。
|
智能张拉系统性能指标 |
|
|
压力测量精度 |
＜1%，分辨率0.01Mpa |
|
位移测量精度 |
＜0.25%，分辨率0.1mm |
|
双顶对拉不平衡度 |
5kN |
|
液压站工作电压 |
380V±10% |
|
控制系统工作电压 |
220V±10% |
|
液压站 |
|
|
最大油压 |
60Mpa |
|
流量 |
3L/min |
|
电机功率 |
3kW |
|
使用电压 |
380V |
|
千斤顶 |
|
|
公称张拉力 |
270-6500kN |
|
行程 |
≤200mm |
|
行程偏差 |
+5mm |
一、系统介绍
预应力智能张拉监测系统是基于控制预制梁生产过程中的张拉施工工艺质量的动态控制而开发的控制系统。
领航软件桥梁预应力智能张拉技术配套远程监控技术，形成的桥梁预应力施工质量远程监控管理体系，能够实现预应力张拉质量管理“实时跟踪、过程控制、动态验收、及时补救”，利用该系统解决了桥梁预应力张拉施工过程中一系列问题，减少了施工过程中人为因素的影响，有效保证了施工技术指标的实现，采用3G/4G移动网络将数据产送到服务器的数据库中，通过内置算法分析，为管理人员提供预警分析功能管理。
二、系统特色
1、精确施加压力
系统能精确控制施加的预应力力值，将误差范围由传统张拉的正负15%缩小到正负1%；
2、校核伸长量
及时校核伸长量，实现“双控”实时采集钢绞线伸长量，自动计算伸长量，及时校核伸长量，是否在正负6%范围内，防止由于操作不当导致钢绞线被拉断出现意外事故。实现应力于伸长量同步；
3、同步张拉
一台计算机控制两台或多台千斤顶同时、同步对称张拉，实现“多顶同步张拉”工艺；
4、智能控制规范过程
张拉程序智能控制，不受人为、环境因素影响；停顿点、加载速率、持荷时间等张拉过程要素完全符合桥梁设计和施工技术规范要求；
5、质量管理功能
可实现质量远程监控，张拉过程真实记录，真是掌握质量状况，质量责任永久追溯。
三、系统功能
平衡控制、张拉、持荷、回油、断电处理、通信中断处理
四、产品亮点
1.自动提取张拉记录数据，生成报表，杜绝人为造假的可能;
2.张拉过程动态远程监控、规范现场作业质量;
3.预应力张拉伸长量和误差查询;
4.超标数据实时报警;
5.规范张拉过程，减少预应力损失。
