智能张拉监测系统
一、产品介绍
预应力智能张拉监测系统是基于控制预制梁生产过程中的张拉施工工艺质量的动态控制而开发的控制系统。
桥梁预应力智能张拉技术配套远程监控技术，形成的桥梁预应力施工质量远程监控管理体系，能够实现预应力张
拉质量管理”实时跟踪、过程控制、动态验收、及时补救”， 利用该 系统解决了桥梁预应力张拉施工过程中一系列问
题，减少了施工过程中人为因素的影响,有效保证了施工技术指标的实现,采用3G/4G移动网络将数据产送到服务器
的数据库中,通过内置算法分析，为管理人员提供预警分析功能管理。
二、产品功能
1数据采集
利用物联网手段实现对预应力张拉作业中的关键数据(张拉日期、张拉结果、梁孔序号、理论张拉力、实际张拉力、张拉力误差、理论伸长量、实际伸长量、延伸量误差、张拉时间等)的采集并上传至监控系统平台，通过对质量数据的分析对比和超标数据报警,实现对作业过程质量的动态监控，确保预制梁预应力施工作业的质量管控。
2预警监测
预应力智能张拉监测系统通过对质量数据的分析对比和超标数据警报，实现对作业过程质量的动态监控、预警提
示，确保预制梁预应力施工作业的质量管控。
3实际应用

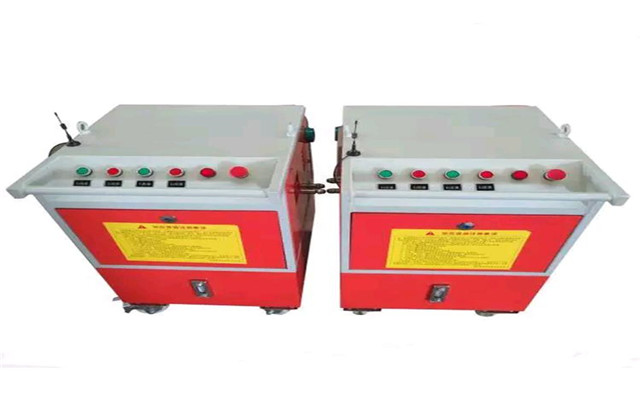

在实际应用中，预应力智能张拉设备由系统主机、控制主机(油泵)、千所顶三大部分组成，以应力为控制指
标，伸长量误差作为校对指标。通过传感技术采集每台张拉设备(千斤顶)的工作压力和钢绞线的伸长量、回缩量等数
据，预应力智能张拉监测系统则通过将GIM嵌入到张拉设备中,并将数据展示到预应力智能张拉系统平台上。
三、产品亮点
1、自动提取张拉记录数据，生成报表,杜绝人为造假的可能;
2、张拉过程动态远程监控、规范现场作业质量;
3、预应力张拉伸长量和误差查询;
4、超标数据实时报警;
5、规范张拉过程，减少预应力损失。
