智能张拉系统
一种在预应力施工中使用的智能张拉系统。其特点是至少具有两个高压泵，其中一个泵用于对千斤顶进行高压张拉，另一个泵用于对千斤顶进行低压张拉;高压张拉油路中具有组合控制阀，用于向千斤顶提供高压张拉压力油;低压张拉油路中具有三位四通电磁阀，用于向回程腔供油和提供低压张拉双泵供油;所述的组合控制阀内有单向阀，该单向阀在第一泵安全阀溢流时回顶封闭其油口;与所述的三位四通电磁阀连通的油路设置有单向阀，该单向阀在第二泵安全阀溢流时回顶封闭其油口。其优点是可通过调节各独立油路的分流，有效控制液压系统的流量大小，使低压状态可大流量，快到需控制的超高压时控制压强为慢速小流量，利于超高压状态油压的精准控制。
产品特点：
（1）系统同时控制2台或4台千斤顶的张拉，真正意义上实现多项同步和平衡张拉施工工艺。
（2）精确控制张拉值大小，精确测量预应力的伸长值。能够自动补张，自动采集预应力的伸长值，同时校验伸长值误差。
（3）系统采用无线采集控制，远程监控，便于操作，并具有较高的可维护性。
（4）智能分析处理数据，自动生成工程管理所需的各种报表。

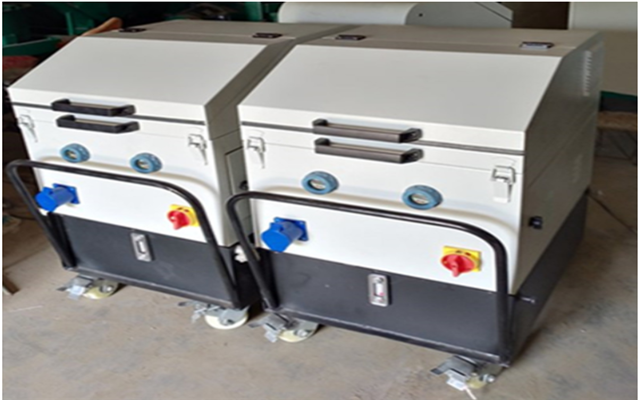

预应力张拉程控系统由程控主机及作业前端组成。作业前端包含：测控电路、油泵、千斤顶、传感器等组成部分。中成华瑞预应力智能张拉控制系统是为满足预制桥梁张拉而设计的，该系统可使设备同时驱动一对或两对千斤顶，构成平衡的双向张拉，也可单侧2锚或4锚张拉。
作业环境
主要用于桥梁、隧道、水电大坝、水利渡槽、楼房、钢构件等各种先张拉法或者后张拉预应力施工
技术先进 / 自动张拉
主机由平板工业计算机及专门的程控软件系统组成，张拉过程采用微电脑预设张力工艺，通过两台油泵可同时驱动四台千斤顶，实现两束钢绞线同时张拉，整个过程实现一键式操作，且自动完成两束钢绞线预应力初张拉及整个张拉过程。张拉期间的平衡自动完成，伸长值显示及张拉数据完备。
系统优势
微电脑预设张力工艺，自动完成初张拉及整个张拉过程。
控制系统 / 智能检测
该预应力智能张拉控制系统通过设计自动化智能检测系统实时检测桥梁梁板预应力张拉施工中的参数，根据数控油泵回传的监测数据计算出测控指令，持续测控数控油泵中千斤顶的工作拉力和钢绞线的伸长值（回缩值）等数据，并实时将数据传输给测控主机，并接收主机的测控指令，根据指令实时调整变频器的工作参数，从而实现高精度实时调控油泵电机的转速，实现张拉力及加载速度的实时精确控制。
综合管理
实时调控油泵电机的转速，实现张拉力及加载速度的实时精确控制
电路参数 / 自动校正
该控制系统通过建立信号处理电路模型并实现电路参数的自动校正，实时精确获取梁板预应力钢索应力与张拉伸长量等参数；根据设计与施工规范要求，针对性设计上位机数据处理程序，最终达到施工过程的实时检测与控制，降低因设计或施工不当而造成建筑物或构筑物结构质量隐患的目的。
专业特性
多前端张拉数据实时显示，全过程曲线纪录，容错纠错能力强
