BOTE（博特）HCM365全姿态三维电子罗盘仪测量方位角横滚角俯仰角也就是测量X轴Y轴Z轴三维角度测量。方位角的精度是0.3--0.5度，横滚角和俯仰角测量精度是0.1度。仪器采用动力加速度传感器测量横滚角和俯仰角，通过陀螺仪测量航向角也就是方位角，注意下传感器跟显示屏的通讯连接线需要专门选配从而保证测量信号的稳定性！
1.产品特性
HCM365是(博特)*新针推出一款高精度全姿态三维电子罗盘,它采用先进的硬件和软件校准算法,使其在360°橫滚, +/-90°全倾角范围内都能提供高精度的航向信息。它具有小体积和低功耗的特点更适合于功耗体积敏感的测量系统。
一、产品特性
HCM365输出载体的姿态可以用于全姿态转动的系统中。此产品带有硬磁、软磁及倾角补偿, 罗盘输出校准后的高精度测量值。HCM365集成砖利技术的三轴磁通门, 通过中央处理器实时解算航向,使用三轴加速度计对倾斜角进行航向补偿,使其在极其恶劣的环境下也能提供准确的航向数据。HCM365体积小、功耗低在石油测井、天线指向、车辆导航、姿态系统等众多领域得到广泛应用。
二、产品性能
测量范围: 360°全姿态
航向角
测量范围：0--360°
精度: 0.3°~0.5°（RMS在俯仰角＜85°）
分辨率：0.1°
横滚角
测量范围：0-360°
精度：0.1°＜65° 0.2°＜80° 0.5°＜86°
分辨率：0.01°
俯仰角
测量范围：-90°-+90°
精度：0.1°
分辨率：0.01°
仪器材质：铝合金磨砂材质屏幕：7寸高清触摸屏
防护等级：IP67
工作电压: DC +5V (9 -36V可选)
宽温工作-40~ +85°C
工作电流: 40mA
校准方式：硬件校准 软件校准 倾斜校准

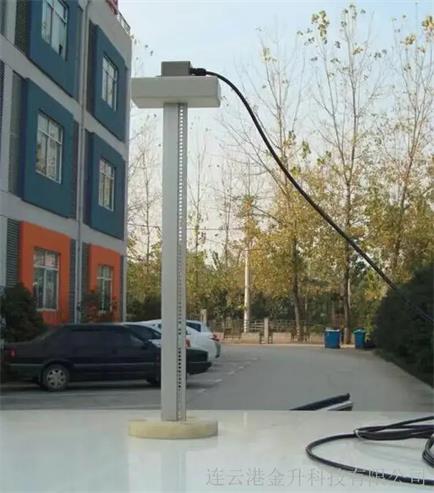

安装方式：固定安装 （建议≥50厘米高度支架安装）
输出RS232/ RS485/ TTL/ RS422/ Modbu(s可选)
通讯线：定制标配的是5米线长
体积(114* 20* 20mm) (可定制)
带硬磁、软磁及倾角补偿
