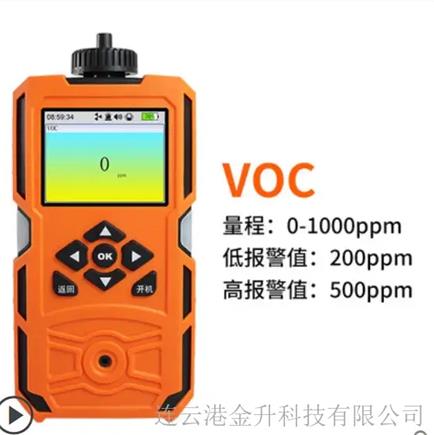

本便携式泵吸气体检测仪（以下简称检测仪）具有友好的人机交互界面，使用了32位的MCU作为主控制器，2.4寸320x240TFT液晶屏显示气体采样信息，并且可以图形显示，以便观察气体的变化趋势。检测仪采用自然扩散方式的检测气体，敏感元件采用上等气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：
GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》
GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》
GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》
JJG693-2011《可燃气体检测报警器的检定均规程》
JJG365-2008电化学氧测定仪检定规程
JJG695-2003硫化氢气体检测仪检定规程
JJG915-2008一氧化碳检测报警器检定规程
二、结构特征及工作原理
2.1结构功能对照表
|
1 |
气体采样进气口 |
2 |
液晶屏 |
|
3 |
上键 |
4 |
左键 |
|
5 |
右键 |
6 |
OK键 |
|
7 |
下键 |
8 |
返回键 |
|
9 |
开机键 |
10、11 |
LED报警指示灯 |
|
12 |
蜂鸣器发音孔 |
13 |
充电口 |
2.2检测仪结构：主要由壳体、线路板、电池、气体采样泵、显示屏、传感器、充电器等部件组成
2.3工作原理：电化学式和催化燃烧式
三、技术特性
常规气体检测范围：
|
气体种类 |
量程 |
低报警点 |
高报警点 |
分辨率 |
|
EX |
(0~100)%LEL |
25%LEL |
50%LEL |
1%LEL |
|
其他组合气体请联系公司 |
||||
显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)
响应时间：T＜45s
指示方式：液晶显示实时数据及系统状态
发光二极管、声音、振动报警指示、故障及欠压
工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）
工作电压：DC3.7V(锂电池容量4600mAh)
防爆标志：Ex ib IIB T3 Gb
充电时间：6～8h
待机时间：大于9小时
传感器寿命：2年
尺寸：160*80*60(mm)
重量：0.4kg
