3、矿用顶板离层仪安装5米一个，刻度表伸缩自如不卡顿
顶板离层指示仪安装步骤，两点三点固定深浅可控
顶板离层仪是一种监测顶板岩层移动的专用监测仪器。顶板离层仪成本低，使用安装简单；
它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据，从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。
顶板离层仪种类大概有两种：

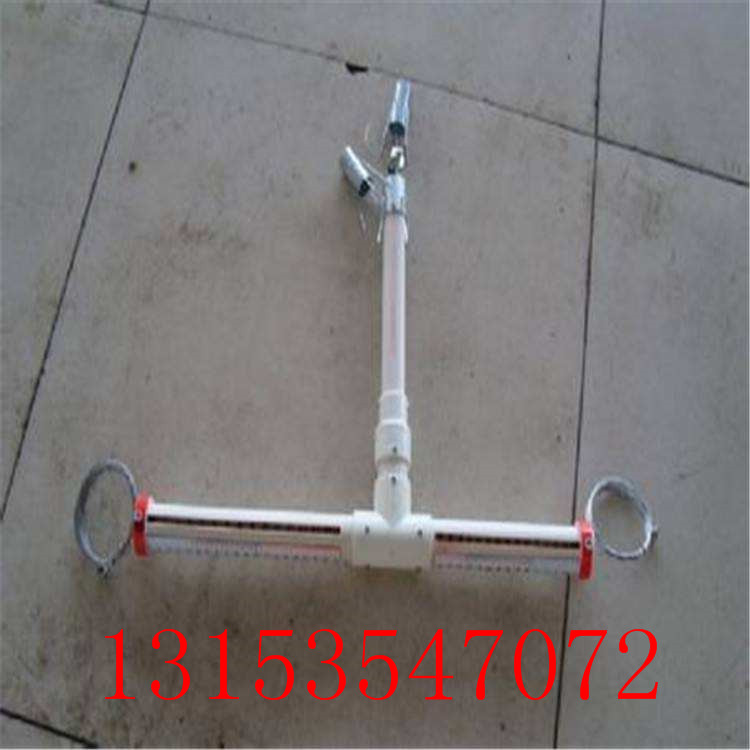

1、LBY型号是T型的。
2、ZKBY型托盘型的，检测点数一般有1点、2点、3点、4点、6点、8点等，其中2点、3点是常用的。该产品结构简单、使用方便、读数直观、价格低廉、是煤矿必备的矿压观测产品之一。
顶板离层仪安设位置：
1、沿煤顶板掘进每隔10m安设一台顶板离层仪，临近采空区掘进每隔5m安设一台顶板离层仪，位置误差不超过1m；顶板离层仪安装在巷道正中位置，误差不超0.3m；对于断层及围岩破碎带、应力集中地段、巷道交叉点等巷道必须补打顶板离层仪。
2、用锚杆钻机打眼，钻头采用规格为Φ27mm或Φ28mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深1m。
3、用锚索将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。最后将离层仪白色PVC套管推入孔中，确认固定在PVC套管下端的紧贴顶板。
4、对准刻度：将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳。
