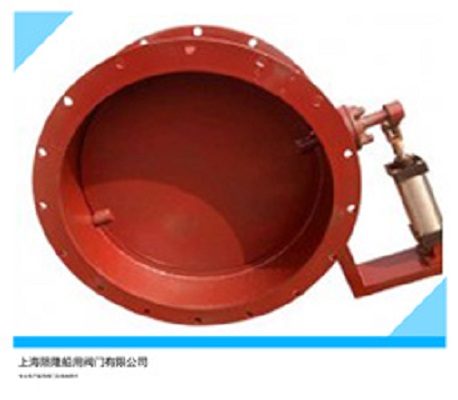

点击图片查看原图
概述
船用气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气传动。其适用温度随阀体选材而定，公称压力≤0.6MPa。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
采用标准
设计标准：CB 1285
法兰连接尺寸： CB/T 64
结构长度：GB/T 12221-1989
压力试验：GB/T 13927-92; JB/T 9092-1999
船用气动蝶阀广泛应用于船舶、舰艇、游轮及海洋工程管路系统，由于船舶和海洋工程上管路空间及环境的限制，普通蝶阀操作及环境无法全部满足和适应其需求。本产品体积小，占有空间有限，并可进行远程控制操作，还可以和遥控系统连接后进行远程遥控作业，如船上气源及电源出现失源状态时，该类产品同时可在就地进行蝶阀启闭工作，本产品资源采集简单方便(压缩空气)，蝶阀启闭灵敏(启闭速度1-3秒钟)，远程控制系统配有启闭状态信号显示，故障报警和低压报警等原件，还可通过接口接入微机进行远程控制操业。产品有远程控制箱、控制按钮、气动驱动头、就地操作驱动机构，行程限位开关，阀体、蝶板、阀杆、座圈等部件组成，产品可提供符合ISO标准、JIS标准和GB标准和各种规格供用户选择。
特点
设计新颖，合理，结构独特，重量轻，启闭迅速。
操力钜小，操作方便，省力灵巧。
采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计制造 连接法兰 检验与试验
CB 1285 JB/T919 GB/T6070 CB/T64 JB/T1079 JB/T6446
主要零件材料
零件名称 阀体和蝶板 构件 密封垫（阀体、蝶板）
材料 铸铁，铸钢，不锈钢，青铜 2Cr13 丁腈橡胶
不锈钢，青铜 不锈钢 丁腈橡胶/氟橡胶
气动通风蝶阀，生产标准日标JIS、公称压力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公称通径DN50-DN1200，阀体材质：球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ，阀板：不锈钢SUS、青铜BZ，阀座：丁晴橡胶NBR，聚四氟乙烯：PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。
