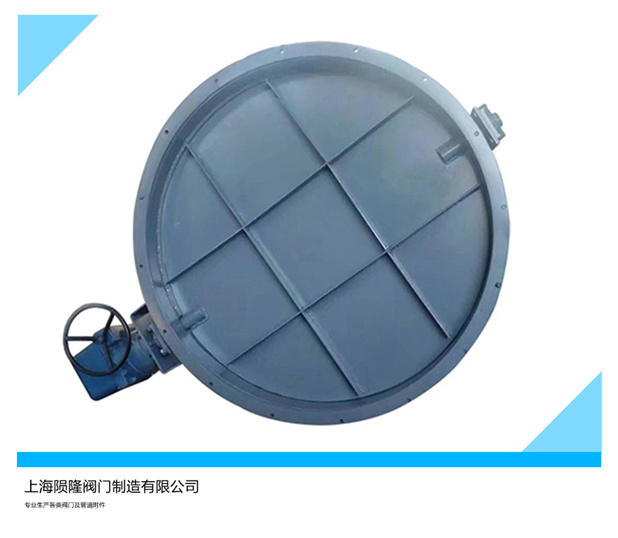

船用电动通风蝶阀
概述
电动通风蝶阀是采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能强，体积小，轻便宜人，***，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀可***应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。由阀门厂编制。
设计标准
设计标准 GB/T3036；CB/T 4173
法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78；CB-67
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000；JB/T9092-1999
船用电动通风蝶阀 GB、CB、CBM、API、ISO、JIS等标准的船用阀门、管道附件、消防配件、舾装件及其它船舶部件。企业在阀门生产上拥有***的生产设备和完善的检测手段，聘用高级工程师和技术人员严把质量关，不断加大新产品的研制和开发力度，以满足日益发展的市场需求。企业积极实施ISO9001：2000质量认证体系，并严格按照国际GB、部件CB、JB、日标JIS、美标API、外贸标准CBM等技术标准和图纸设计、生产、检验。***的品质，完善的服务和及时的交货赢得了众多造船、修船企业的一致信赖和好评。船用阀门并可根据用户需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界***船级社的产品检验证书。
电动执行器相关参数：
SP系列精小型电动执行机构技术参数
阀 体 参 数
电 源
AC110、220、380V/DC24
公称通径
DN40～1200mm
输出力矩
50N·M～2000N·M
公称压力
PN0.6、1.0、1.6Mpa
任选功能
开关型、无源触点型、阀位信号反馈型、智能调节型
阀轴材质
碳素钢、304/316/316L不锈钢
动作范围
0～90°±5°
阀体材质
球墨铸铁、碳素钢、合金钢、不锈钢
动作时间
9秒/15秒/30秒/60秒
阀板材质
球墨铸铁、碳素钢、合金钢、不锈钢
环境温度
-30°～80°
阀座密封
橡胶等
手动操作
附带手柄操作
结构形式
中线对夹式
限 位
电气、机械二重限位
适用温度
≤120℃
防护等级
IP-67(防爆外壳:ExdⅡ BT4)
适用介质
水、气、油品及弱腐蚀性流体
输入信号
输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
特 点
零泄漏、寿命长
公称通径DN（mm)
40～1200
公称压力PN（MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃，氟橡胶：-20℃～180℃
适用介质
水、空气、天然气、油品及弱腐蚀性等流体介质
泄 漏 率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
电动调节通风蝶阀ZDLW
