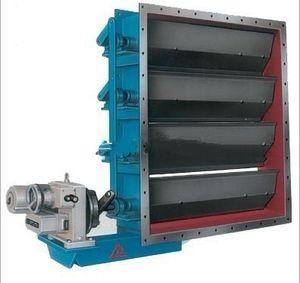

船用百叶阀 电动 气动多页蝶阀 科宁阀门
点击图片查看原图
产品: 浏览次数:39船用百叶阀 电动 气动多页蝶阀 科宁阀门
品牌: 科宁阀门
DN: 200
材质: 不锈钢
单价: 1999.00元/套
最小起订量: 1 套
供货总量: 1000 套
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2021-07-06 10:00
  询价
详细信息


电动调节是具有自动调节特性的阀门,由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成,阀门主体为焊接结构,门板是由几个绕各自旋转轴动作的百叶板组成,轴端采用柔性石墨编织填料密封,具有耐高温、自润滑等特点。阀门工作原理是驱动装置输出力矩通过连杆机构传给各阀轴,由各阀轴的转动带动各自的百叶板旋转,,用以改变管道内截面积,以达到大面积截断介质、降低介质压力或调节介质流量的作用,调节角度为0-90°。它具有结构简单、流阻小、重量轻、转动灵活、使用寿命长、操作维护方便等优点。

性能参数

公称压力PN(MPa)

0.005MPa

适用温度℃

-30~350℃

适用介质

粉尘、含尘气体

泄漏量

≤3%

阀门启闭时间

≈25秒 second

输入信号(直流)

Ⅱ型0~10MA;Ⅲ型4~20MA

输入通道

3个

输入电阻

Ⅱ型220Ω;Ⅲ型250Ω

电源电压

220V+20V/-20V;50HZ

介质流速

≤25m/s

主要零件材料

名称

阀体

百叶板

连杆

支架

曲柄

阀轴

材料

碳钢

碳钢

碳钢

WCB QT500-7

碳钢

2Cr13

主要尺寸

DN

D1

D

L

L1

H1

H

b

Z-Φd

轴数

执行器

Wt/kg

500

555

600

220

300

900

1270

8

20-18

3

DKJ-310

594

600

655

700

220

300

950

1370

10

20-18

3

DKJ-310

629

700

755

800

240

300

1000

1470

10

20-18

3

DKJ-310

721

800

870

930

240

365

1120

1640

10

24-23

3

DKJ-410

813

900

970

1030

260

365

1170

1740

12

24-23

3

DKJ-410

905

1000

1070

1130

260

365

1220

1840

12

28-23

3

DKJ-410

1000

1120

1190

1250

280

420

1430

2110

12

28-23

3

DKJ-510

1080

1250

1320

1380

280

420

1495

2240

14

32-23

4

DKJ-510

1372

1400

1470

1530

300

420

1570

2390

14

36-23

4

DKJ-510

1566

1600

1670

1730

320

450

1745

2660

14

40-23

4

DKJ-610A

1951

1800

1870

1930

340

450

1845

2860

16

44-23

4

DKJ-610A

2340

2000

2070

2130

360

450

1945

3060

16

48-23

4

DKJ-610A

2730

2240

2310

2370

380

480

2095

3330

18

48-23

4

DKJ-610

3075

2500

2570

2630

420

480

2225

3590

18

52-23

5

DKJ-610

3624

2800

2870

2930

440

480

2375

3890

18

60-23

5

DKJ-610

4226

3000

3070

3130

460

480

2475

4090

18

60-23

5

DKJ-610

4735

依托江苏冶金设计院在烧结、炼钢、炼铁、轧钢、冶金机械、工业炉等领域的工程总包地位,目前科宁阀门研发生产出具有自主知识产权的煤气专用蝶阀,气动快切阀,RTO炉专用风阀、船用脱硫脱硝挡板阀,单轴双挡板风门,电动百叶窗阀门,高温烟气插板门,烟道调节风门,圆形多叶蝶阀,电动调节阀,电动阀门执行器,气动阀门执行器等,深受众多业主的称赞!
