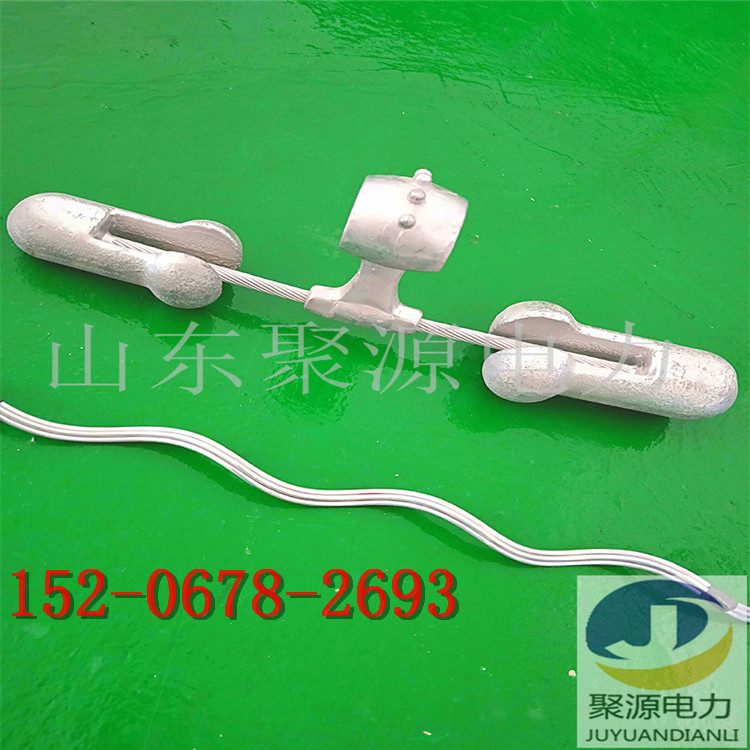

防震锤
产品说明:消除或降低光缆运行时因风能产生的震动以保护光缆及金具。组成主要由镀锌铸铁锤头、热镀锌钢绞线、铝合金线夹、铝合金护线条、不锈钢螺栓等。
产品特点：1..采用典型的哈罗设计，其基本原理是动态吸收能量，其频率覆盖范围为60HZ-150HZ，并在此范围内有四个谐振频率，可满足各种型号OPGW的需要，具有非常有效的减震效果。行时因风能产生的震动以保护光缆及金具。
2.锤头麦收吊线永久粘合，能承受安装、维修、运行等条件下的机械载荷。
3.独特的外形设计不积冰、积水。安装方便，安全，不对导线、地线造成损坏。
4.防震锤采用防电晕设计，可以防止电晕发生。
订货须知：1.光缆的年平均运行应力(N )。震动以保护光缆。
2.线路杆塔明细表。及金具。
3.地形，地貌(平原、丘陵、山地、森林、跨江河)。
4.光缆的规格型号及相关参数表直径(mm)、极限抗拉强度( N),，单位重量( kg/m)。
防振锤，是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高，档距较大，当导线受到风力作用时，会发生振动。导线振动时，导线悬挂处的工作条件最为不利。由于多次振动，导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时，一般采用防振锤防振。
在高压架空线路上，靠近绝缘子两侧的导线上常挂一个小锤，这种小锤叫防振锤，是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高，档距较大，当导线受到风力作用时，会发生振动。导线振动时，导线悬挂处的工作条件最为不利。由于多次振动，导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时，一般采用防振锤防震。防振锤的安装位置应根据施工要求确定。防振锤安装以后，能产生与导线振动相位相反的运动，从而使导线振动消除或减弱。近年来，从欧洲引进一种无螺栓结构的防振锤—预绞式防振锤，完全避免了因使用螺栓带来的种种弊端。后来由预绞式防振锤演化出了一系非螺栓结构的防振锤，如海马防滑式防振锤，钩丝防振锤等都风靡全国，但均得益于预绞式结构这一基础。
|
防震型号 |
铝线夹尺寸 （mm） |
线夹夹持范围 （mm） |
总长 （mm） |
线夹长度 （mm） |
线夹高度h （mm） |
重量 （kg） |
|
4D-30 |
23.4 |
23.4-19.5 |
383 |
52 |
72 |
2.5 |
|
4D-20 |
16 |
16.0-14.0 |
330 |
52 |
63 |
1.4 |
