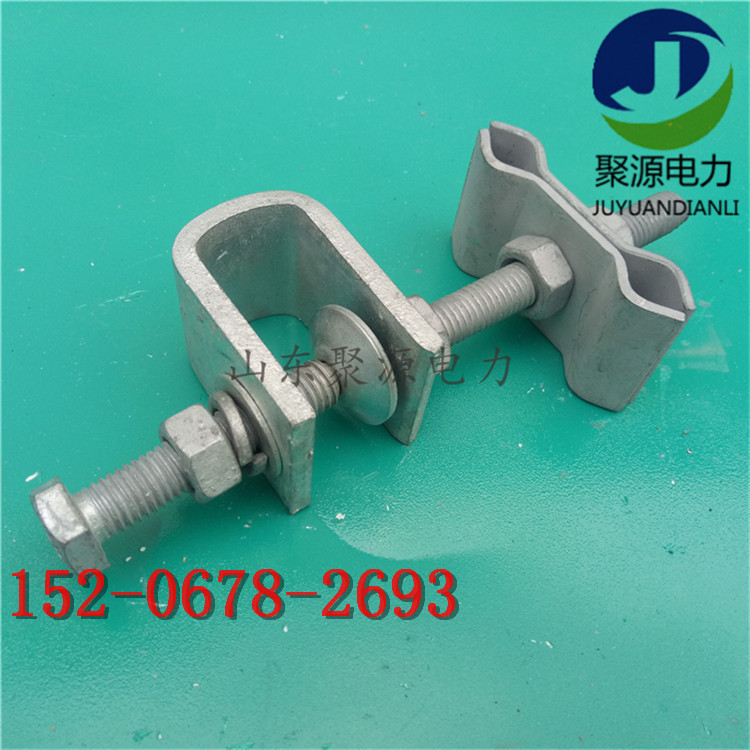

OPGW光缆引下线夹

产品用途：引下夹具主要用于OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用;光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

使用方法：OPGW经过的路径弯曲半径不小于其规定的最小弯曲半径。引下线夹一般每隔1.5米-2.0米安装一个。

订货须知：1.需提供对应光缆缆径或型号。

2.引下线夹分杆用和塔用两种， 如为杆用，则需提供杆径。

3.若用在普通小线路中，也可选择镂空型钢带OPGW引下线夹。

4.若用在大型线路中，为保证安全，也可选用加固型引下线夹。

使用条件: 光缆线路和首末端杆塔，在光缆接头杆（塔）处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

安装方法：OPGW从塔顶下来没有张力的部分(耐张线夹以后的部分)的连接通常指引下线的连接。每根OPGW的引下部分进入预先设计好的接续盒中进行接续。对于终端接续，线路侧单根OPGW引下线从龙门架上下来，进入接续盒中 ，与进入变电站的地下进站光缆连接。对于耐张塔(J1塔、J3塔)接续时:引下线从线夹到塔身引下，统安装在线路大号侧的塔腿塔材上:使引下线保持光滑,不与塔材相碰，需使用引下夹具将其固定在塔身塔材的内侧。

注:GD钢带型;数字适用缆径范围。2型最中字母与数字意义P适用于OPGW光缆;Y-引下线夹，DZ热雄锌型:2:钢带型引下线夹按杆径300mm优质201不锈钢材质标准生产，如用户有特殊要求，请标注使用杆径。3.我公司同时还生产铸铝S型、铸铝鸭嘴型和抱箍型引下线夹，如果用户需求，请与本公司联系。
