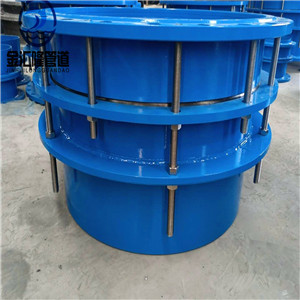

单法兰限位伸缩接头主要是由松套伸缩接头和一个限位短管组合而成，能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。主要可以适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
单法兰限位伸缩接头在一些范围内可轴向伸缩,也能在一些的角度内克服管道对接不同轴向而产生的偏移,很大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其很大伸缩量就起到限位,确保管道的运行。主要为保障管道运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；地陷对管道的变形量。该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了很大方便，给长距离管路因温差伸缩起到了很好的调节作用。
单法兰限位安装注意事项：
1、伸缩接头在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩接头，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩接头变形的方法来调整管道的安装超差，以免影响伸缩接头的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波伸缩接头上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、伸缩接头所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有伸缩接头管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩接头及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
