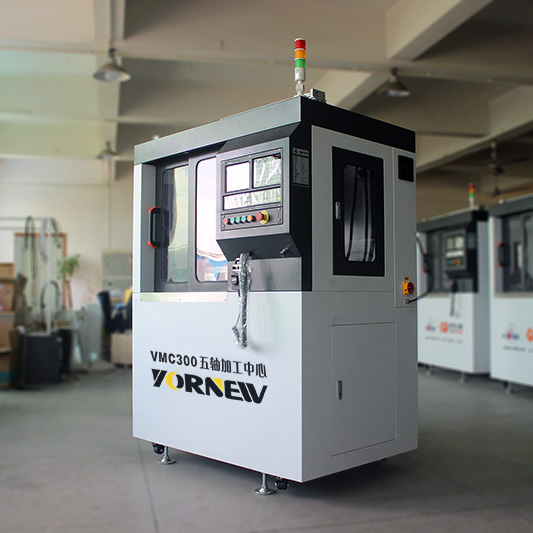

迷你小型五轴数控机床
微型五轴CNC机床简介：
YORNEW-V3是一款国内首创的微型五轴联动CNC机床，该机床采用具有自主知识产权的小型多轴联动（五轴联动及以上）数控系统，具有体积小、重量轻、带移动脚轮，搬运方便、操作灵活等优点，主要用于加工生产各种微小型复杂零件。该机床具有一次装夹、任意曲面加工、复合工艺加工等优势，能够大幅度提高加工质量和加工效率。该产品凭借先进的技术水平和创新、绿色、环保、节能的设计理念，具有低噪音、低能耗、低排放等优点。可以满足个性化制造的需求，又可以保证批量生产的一致性、缩短加工周期、降低加工成本。可应用于不同行业的生产制造现场，也可广泛应用于智造创客空间、高等及职业院校、高档写字楼研究所、实验室、私人工坊等工作场所。是一款高精度、高性价比的桌面式五轴联动数控加工设备。
技术参数
|
项目 |
单位 |
参数 |
||
|
整体结构 |
床身材料 |
套 |
灰铸铁HT250 |
|
|
机床外形尺寸 |
mm |
1360×990×1800 |
||
|
五轴工作台 加工范围 |
工作台尺寸 |
mm |
Ø110/450×160 |
|
|
工作台承重 |
Kg |
20 |
||
|
X轴最大行程 |
mm |
300 |
||
|
Y轴最大行程 |
175 |
|||
|
Z轴最大行程 |
270 |
|||
|
A轴最大行程 |
deg |
+30~-120° |
||
|
C轴最大行程 |
±360° |
|||
|
主轴 |
主轴锥孔 |
/ |
ISO20 |
|
|
转速（max) |
rpm |
24000内藏式 |
||
|
锥孔跳动精度 |
N·m |
2um |
||
|
功率 |
km |
1.5KW |
||
|
冷却 |
主轴冷却 |
/ |
水冷循环 |
|
|
工件冷却 |
/ |
水冷或风冷可选 |
||
|
刀库 |
最大刀具长度 |
mm |
100 |
|
|
刀库形式 |
/ |
斗笠式 |
||
|
刀库容量 |
把 |
10 |
||
|
换刀方式 |
/ |
固定位置 |
||
|
换刀时间 |
s |
8 |
||
|
数控系统 |
五轴联动系统 |
套 |
YORNEW M5 |
|
|
轴电机类型 |
XYZAC轴电机 |
/ |
XYZ轴750W伺服电机 |
|
|
旋转轴 |
减速机构与减速比 |
/ |
A轴谐波减速100：1 |
|
|
安全防护 |
便利性 |
/ |
带脚轮可移动 |
|
|
进给 |
切削进给速度范围 |
mm/min |
1-4000 |
|
|
快速移动速度 |
X轴 |
mm/min |
8000 |
|
|
Y轴 |
||||
|
Z轴 |
||||
|
|
|
A轴 |
rmp |
30 |
|
|
|
C轴 |
rmp |
60 |
|
定位精度 |
定位精度 |
X轴 |
mm |
0.03 |
|
Y轴 |
0.03 |
|||
|
Z轴 |
0.03 |
|||
|
A轴 |
″ |
±16 |
||
|
C轴 |
±12 |
|||
|
重复定位精度 |
X轴 |
mm |
0.02 |
|
|
Y轴 |
0.02 |
|||
|
Z轴 |
0.02 |
|||
|
A轴 |
″ |
±8 |
||
|
C轴 |
±6 |
|||
