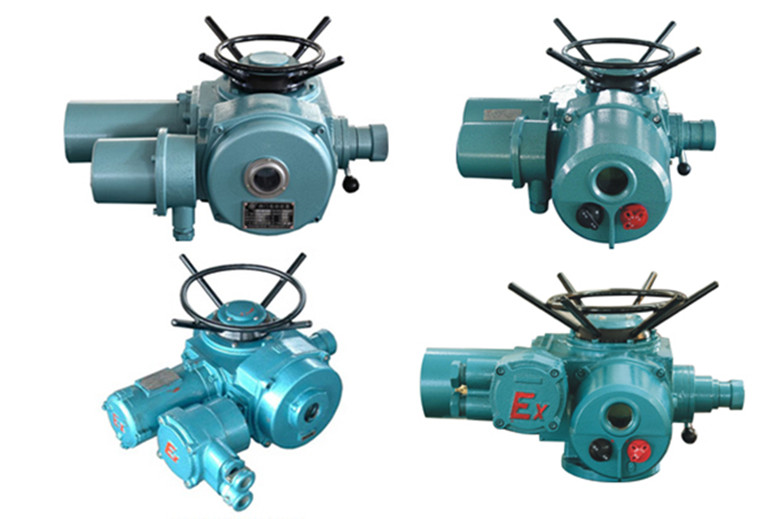

Z90-24W/T 仪器仪表电装
Z90-24W/T电动装置，一体化智能调节型阀门电动执行器，带输出信号4~20mA，额定电压为380V，输出转速24r/min，输出转矩900NM，配套阀门电机型号YDF-WF-312-4，其额定功率为1.5kw，华通Z型多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z90-24W/T电装电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
DZT系列多回转电动装置性能参数表
|
型 号 |
公称 |
最大控制转矩 |
最小控制转矩 |
输出轴转圈数 |
允许通过阀杆直径 |
手动速比 |
输出转速 |
电机 |
|
DZT5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZT10A |
100 |
150 |
≤50 |
160 |
24、36 |
0.25 0.37 |
||
|
DZT15A |
150 |
225 |
≤75 |
|||||
|
DZT20A |
200 |
300 |
≤100 |
40 |
0.55 |
|||
|
DZT20A(Ⅰ) |
28 |
|||||||
|
DZT30A |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
||
|
DZT30A(Ⅰ) |
28 |
|||||||
|
DZT45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
|
36 |
1.5 |
|||||||
|
DZT60A |
600 |
900 |
≤300 |
24 |
1.5 |
|||
|
36 |
2.2 |
|||||||
|
DZT90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
||
|
DZT90(Ⅰ) |
48 |
36 |
3.0 |
|||||
|
DZT120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
||
|
DZT120(Ⅰ) |
48 |
|||||||
|
DZT180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|||||||
|
DZT250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|||
|
DZT350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
|
DZT500 |
5000 |
6000 |
≤2500 |
10 |
||||
|
DZT800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZT1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
