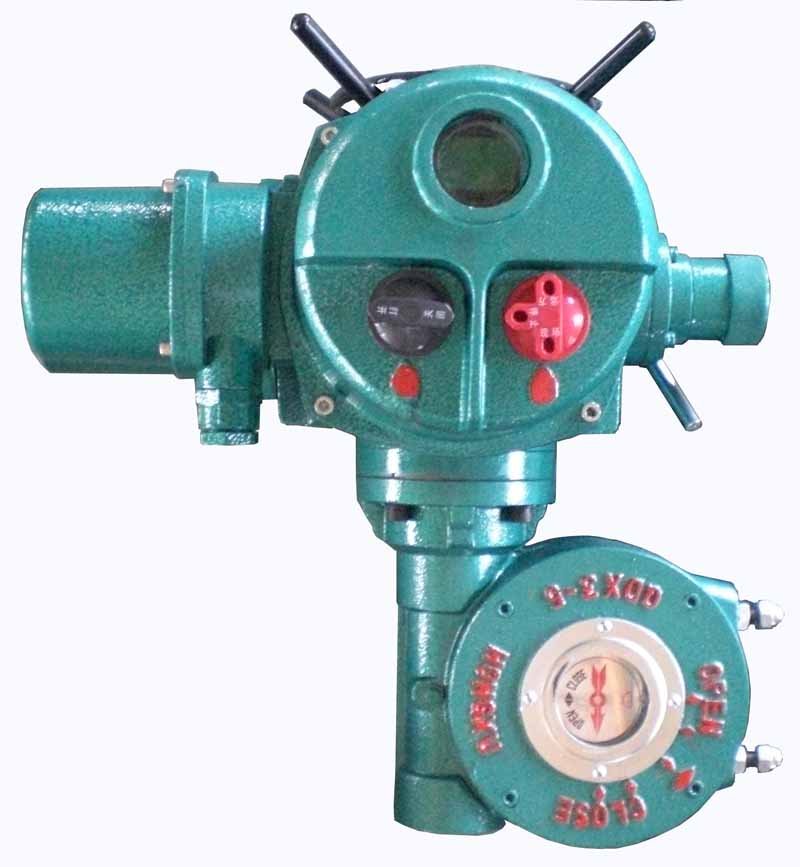

DQZ300一体化电动执行机构
一体化开关型阀门电动装置。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。DQZ200 DQZ400 DQZ600一体化电动执行机构 本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
特点：
1、全中文显示：一体化部分回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、缺相保护：具有电源缺相保护功能。
4、控制模式：常规远方控制信号采用全开、全关控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完第一个指令后再执行下一个指令。
7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
基座号 型号 输出转矩（N·m） 最大阀杆直径（mm） 手动速比 输出转速（r/min） 0.5 1 1.5 2 3 4 电机功率（KW ） DQ-Z 1 DQ-Z 5 50 22 88 - 0.03 - 0.06 - - DQ-Z 10 100 0.03 0.06 0.09 0.09 0.18 0.18 DQ-Z 20 200 28 0.06 0.09 0.12 0.12 0.25 0.25 DQ-Z 30 300 0.06 0.12 0.18 0.18 0.37 0.37 DQ-Z 2 DQ-Z 60 600 42 74 0.18 0.18 0.25 0.25 0.55 0.55 DQ-Z 90 900 50 0.18 0.25 0.37 0.37 0.75 0.75 DQ-Z 120 1200 0.18 0.37 0.55 0.55 1.1 1.1 DQ-Z 3 DQ-Z 200 2000 60 67 0.37 0.55 0.75 1.1 - - DQ-Z 250 2500 0.55 0.55 0.75 1.1 - - DQ-Z 300 3000 0.55 0.75 1.1 - - - DQ-Z 400 4000 0.55 0.75 - - - - DQ-Z 500 5000 0.75 1.1 - - - -
