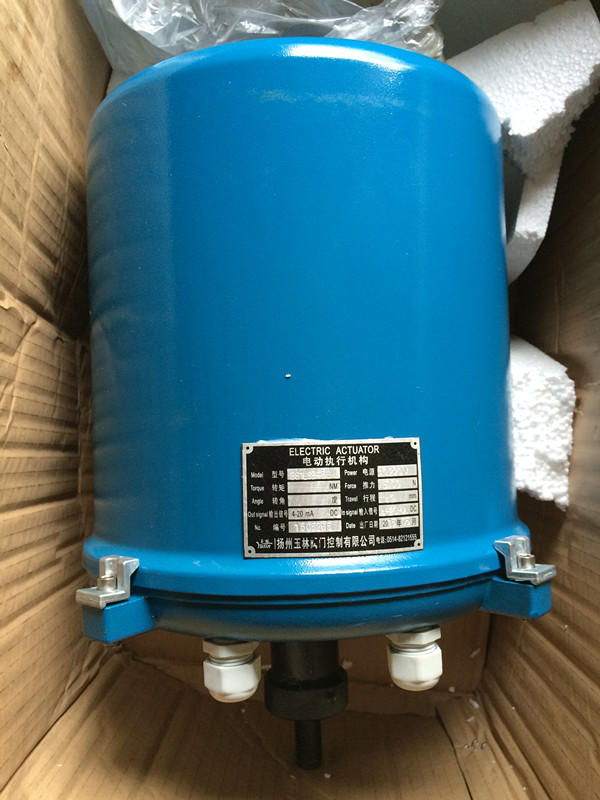

调节执行器381LSC-160
381LSC-160是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采 用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动 作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角 行程调节阀门组成电动调节阀。
主要技术参数
参数名称3810系列3410系列
控制机构输入信号4～20mADC或1～5VDC220VAC开关信号
开度信号4～20mADC(负荷电阻500Ω以下)反馈4～20mADC或0～1.0KΩ
死区0.8～1.0%可调到0.4%
零点调整25%
量程调整20～100%
基本误差、回差1.0%
控制限位、开关开侧、闭侧开侧、闭侧
开度检测精密导电塑料电位器精密导电塑料电位器
动力电源AC220±10% 50HzAC220±10% 50Hz
驱动电机AC可逆单相齿轮减速电机AC可逆单相齿轮减速电机
耗电功率A型50 VA50 VA
B型150 VA150 VA
C型220 VA220 VA
D型350VA350VA
附属机构过载保护单元A、B型任选，C、D型必备
力矩开关角行程可以安装（选择件）角行程可以安装（选择件）
空间加热器选择件，但防爆型不装选择件，但防爆型不装
手动机构便携式手动曲柄便携式手动曲柄
安装条件环境温度普通型无加热器-10℃～＋60℃普通型无加热器-10℃～＋60℃
普通型有加热器-35℃～＋60℃普通型有加热器-35℃～＋60℃
防爆型-10℃～＋60℃防爆型-10℃～＋60℃
允许振动1.5G以下1.5G以下
相对湿度普通型95%以下,防爆型45～85%普通型95%以下,防爆型45～85%
环境气体无腐蚀性气体无腐蚀性气体
接线口普通A、B、C型2-PF1/2普通A、B、C型2-PF1/2
普通D型和防爆型2-PF3/4普通D型和防爆型2-PF3/4
配线口信号线屏蔽并与电源线隔离
保护等级IP65IP65
防爆等级EXd II BT4EXd II BT4
