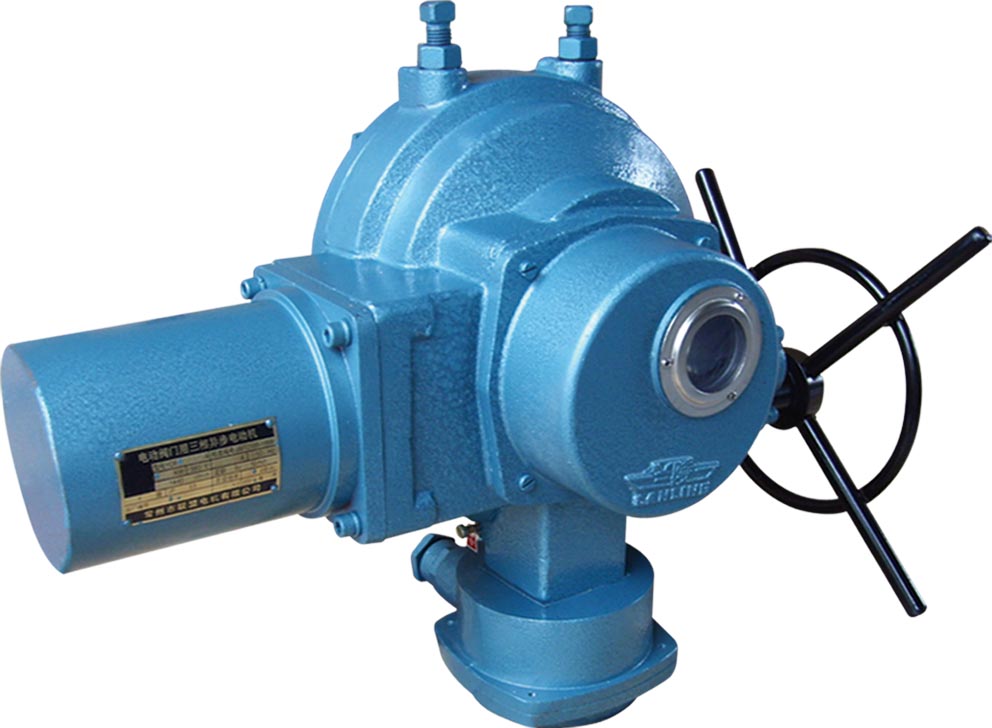

QW200-1部分回转电动装置
部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。 本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。 本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。 部分回转电动装置按防护类型可分为户外型和隔爆型； 按控制方式又可分为常规型、整体型和整体调节型。
型号 输出转矩(N.m) 输出转速 (r/min) 大阀杆直径(mm) 配用Z型电装型号 电机功率(KW) 额定电流(A) 手动速比 DQ50 500 0.5 40 Z10-24 0.25 1.3 48 DQ100 1000 0.5 40 Z10-24 0.25 1.3 48 DQ200 2000 0.5 40 Z15-24 0.37 1.6 48 DQ300 3000 0.5 50 Z20-24 0.55 2.4 48 DQ400 4000 0.5 50 Z20-24 0.55 2.4 48 DQ500 5000 0.5 50 Z30-24 0.75 3.0 48 DQ600 6000 0.5 60 Z30-24 0.75 3.0 48 DQ800 8000 0.44 70 Z45-24 1.1 3.4 54 DQ1000 10000 0.44 70 Z45-24 1.1 3.4 54 DQ1200 12000 0.44 70 Z60-24 1.5 6.5 54 DQ1600 16000 0.4 80 Z90-24 2.2 7.2 60 DQ2000 20000 0.4 80 Z120-24 3 9 60 DQ3200 32000 0.2 100 Z180-18 4 11 1700 DQ4000 40000 0.2 100 Z180-18 4 11 1700 DQ6300 63000 0.2 120 Z250-18 5.5 14 1700 DQ8000 80000 0.2 120 Z350-18 7.5 19 1700 注：粗线框内为常规供货 表2 功率KW 0.03 0.06 0.09 0.12 0.18 0.25 0.37 0.55 1.1 1.5 2.2 3 4 5.5 7.5 电流A 0.3 0.48 0.6 0.7 0.95 1.3 1.6 2.4 3.4 4.5 6.5 9 11 14 19
