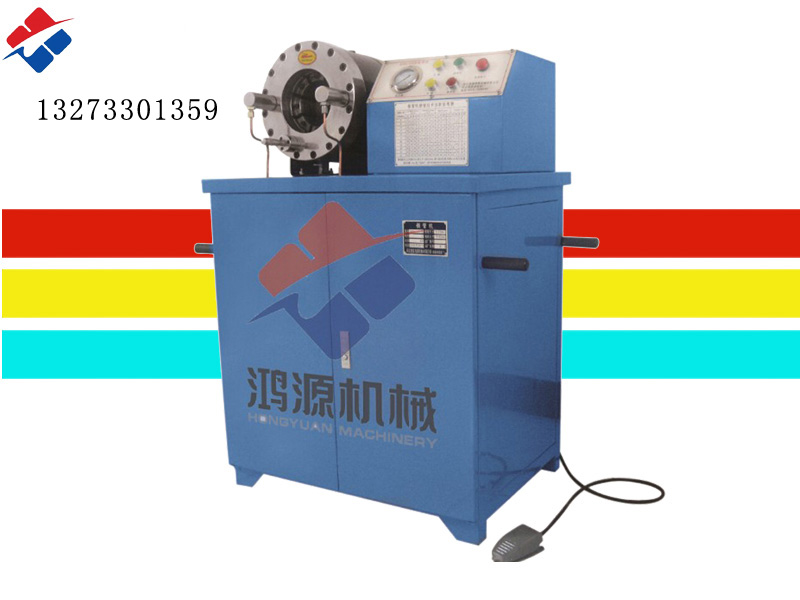

DSG-51锁管机
我公司生产的DSG-51A/B型锁管机适用于工业、农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有体积小、重量轻、功能多、开模快、易操作、好维修等优点。
工作原理
油泵在电机驱动下，输出液压油,推动扣压油缸内的柱塞向前运动，使柱塞、前缸盖上的两个内锥套推动具有对称锥面的模座径向收缩，实现模块对胶管的扣压。当收缩量达到标尺调定值时，扣压自动停止，电磁换向阀换向后，液压油进入两个开模油缸，推动扣压柱塞反向运动，模座在弹簧作用下带动模块复原。
操作
1. 机器初次使用时应空扣压20～30次，观察各部位均正常后方可使用。锁管机在冬季使用时应空载扣压20-30次，以使油温增高一些。
2. 按下开模按钮，打开模具座。根据所扣压胶管规格选用相应的模具安装在模座上，并调整标尺刻度。
3. 把带有接头的胶管置于锁头内适当位置，使得一次扣压全部长度。
4. 按下扣压按钮执行扣压操作，直至锁头停止扣压为止。
5. 按下开模按钮，取出扣压成的胶管总成。用游标卡尺检测扣压后的管套外径尺寸，如与参数表不符，应精调标尺刻度，并重复上述操作，直到符合要求为止。
注意事项
1. 扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。
2. 防止工具和其他异物进入锁头。
3. 每次在工作完毕后必须使八块模座张开到大程度，这样可使弹簧处于张开状态。否则将损坏弹簧。
4. 工作时不要把手伸进锁头内。
5. 剥皮工具必需牢固安装于剥皮电机连接盘上，剥皮机构不工作时把剥皮工具卸掉，以免意外伤人。
6. 维修时必须切断电源。
7. 因不同厂家的管套内径差异较大，胶管剥皮时，剥皮刀具径向位置调整应以每批所用管套内径为依据。
维护保养
油箱中的液压油要经常检查，发现油量不足要及时补油；油液污染后要过滤或更换。
锁头要保持内部清洁，以免加工中杂物经模具进入锁头油缸，而影响正常使用。及时擦拭模具体中扣压接头时带入的杂物，并要经常给模具体中加入适量的黄油进行润滑。
