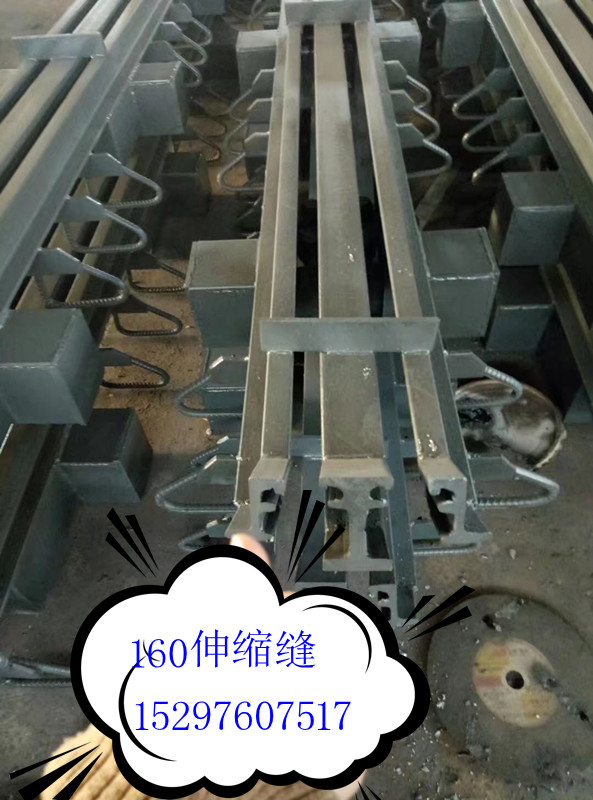

直销重庆D60型/80型/160型模数式桥梁伸缩缝
梁伸缩缝施工方法及桥梁伸缩缝施工要求:
在桥面沥青混凝土面层铺筑完成后，桥梁伸缩缝施工均采用后嵌法施工。其施工要点如下:
1.桥梁伸缩缝安装 前应检查桥梁伸缩缝是否有出厂合格证、直销重庆D60型/80型/160型模数式桥梁伸缩缝使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。
2.划线、切割:根据设计位置放出 桥梁伸缩缝中线，并按设计尺寸从中线位置量测伸缩缝混凝土保护带边线，用混凝土切缝机按所画边线切割桥面沥青混凝土。为保证切边不受损坏，可分两次切割。第一次切缝距离保护带边线预留5cm待浇筑混凝土前，再沿准确边线进行第二次切割。切缝要求顺直、准确，直销重庆D60型/80型/160型模数式桥梁伸缩缝切割时注意不要破坏桥面防水层，将防水层卷起予以保护。
3.清理、填塞间隙:人工配合空压机清除切割范围内的沥青混凝土，并凿除松散混凝土，同时将缝内的杂物清理干净。缝宽一定要满足设计宽度要求，清理后用苯板将伸缩缝堵严。恢复预埋锚筋，预留钢筋数量要与设计图纸相符，若不相符要及时补焊。用空压机再次清理。为预防伸缩缝安装过程中焊花烧坏泡沫板，可在泡沫板两侧用钢板或铁皮覆盖保护。
4.桥梁伸缩缝 直销重庆D60型/80型/160型模数式桥梁伸缩缝就位:安装前用吊车吊运时，应检查好吊车的吊钩，防止脱钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。在固定过程中采用拉线的方法控制伸缩装置的中线和直顺度，用长度大于3m具有足够刚度的工字钢或铝合金钢搭放在伸缩缝两侧来控制高程。工字钢沿垂直伸缩缝的方向以 1m间距放置，并与缝两侧路面压紧，用木楔将伸缩缝型钢垫平，然后用3m直尺配合自制小门架逐段精确调平，调平过程中应采用钢楔。伸缩缝就位后，应调整伸缩缝的中线及标高，标高根据缝两侧 5m范围内的实测路面标高确定。
