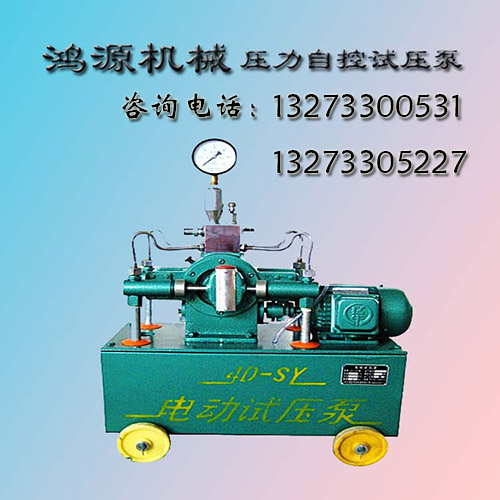

4D-SY型（6.3—80MPa）电动试压泵技术参数

4D-SY型（6.3—80MPa）电动试压泵使用方法

1、开箱后的安装

（1）安装滚轮。将四只滚轮套装在轮轴上（垫圈20在滚轮两侧），穿好开口销。

（2）安装安全阀。拧去集水器上包装的螺塞，将安全阀装在集水器的安全阀接头M14×1.5—5H孔内（注意加铜垫圈12）

（3）安装压力表。压力表拧入旁边的压力表接头螺母，使表面朝向便于观察的方向。

2、使用方法

（1）使用前的准备工作：

①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油（SYB1103-62S）。

②两侧传动箱经加油标牌注入30号机械油（GB443-89），油面应略高于十字头下部导轨面，长期连续使用应注意补充。

③检查各紧固螺栓有无松动现象。

④水箱内加满洁净的工作介质，并应注意过滤网不得露出水面。

⑤被试容器应预先充满工作介质。

⑥将被试容器管路与集水器的工作接头连接好。

（2）使用中应注意事项：

①减速箱中油温 高不应超过80℃。

②工作中如发现泵或其他部分有明显渗漏现象，应及时排除。

③安全阀不能当液控阀使用。

④在对低压容器（Pa≤ 1.6MPa）进行试压时，可将液控阀的动作压力适当调低，即拧松液控安全阀处的锁紧螺母，再适当拧松调压螺塞，调整液控阀时，宜取下高压缸进水管，堵住泵出口或接上容器，反复开启放水阀，即可准确调至所需压力，确定后锁紧螺母。

⑤泵工作时，液控阀回水管在1.6Mpa以下时随压力升高回水增大，超过1.6MPa时回水量减少。若压力升高后，回水量继续增加，应停机调整检修液控阀，使其工作正常。（也可能是出水阀与止回阀泄漏引起）

⑥如被试容器的容积很小，升压太快时，可将多个被试容器联接在一起试压，或微开放水阀，降低升压速度，或将液控阀的动作压力调低仅由两只高压缸工作。

⑦在升压过程中，若压力表指针摆动太大，说明用户的被试容器容积太小，此时 好在系统中接上一个有足够容量的压力容器（应符合相关标准）或其它相应的蓄能装置。

⑧若被试容器容积较大，可先连续运转升压，待接近试验压力时再点动升压。操作过程中应密切注意系统压力，避免意外超压。

⑨若不慎意外超压，可打开放水阀，卸除部分压力后重新升压。

（3）使用操作步骤

① 开启放水阀。

②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。

③当泵的排出压力达到或接近要求压力值时，即应停机，关闭截止阀后，打开放水阀，使泵与被测试容器隔断，被测试容器处于保压状态。如被试容器不需保压，停机即可，不需关闭截止阀。

④试压完毕后，打开截止阀及放水阀卸压，将工作介质放回水箱内。

理论讲解完毕，希望您能结合实际更好的发挥该产品的功能，为公司取得更好的效益。
